Chiedi a dieci manutentori come si tende una cinghia e otterrai dieci risposte diverse, quasi tutte basate sul pollice. Si preme al centro del tratto libero, si guarda quanto cede, si decide. Funziona finche non funziona piu, ed e il motivo per cui il tensionamento della cinghia resta la prima causa di rotture premature in officina, davanti alla qualita del ricambio e davanti all’ambiente di lavoro. Il problema non e che il metodo a pollice sia stupido: e che non ha un numero dietro, e senza numero non c’e ripetibilita fra una persona e l’altra, fra una macchina e l’altra, fra una manutenzione e la successiva.
Perche una cinghia poco tesa muore prima di una troppo tesa
L’istinto dice che tendere troppo sia il rischio maggiore, perche si carica tutto. In realta i due errori producono guasti diversi e quello per difetto e piu frequente e piu costoso. Una cinghia poco tesa slitta sulla puleggia sotto i picchi di coppia. Lo slittamento genera calore per attrito radente proprio sulla superficie di contatto, e quel calore locale puo superare facilmente i cento gradi anche se la macchina nel complesso lavora fredda. La mescola si vetrifica, il fianco diventa lucido, l’aderenza cala ancora, lo slittamento aumenta. E un circolo che si autoalimenta e che distrugge una cinghia in poche decine di ore.
Una cinghia troppo tesa, al contrario, non slitta mai. Il danno si sposta sui cuscinetti, sugli alberi e sull’anima della cinghia stessa. I cuscinetti vedono un carico radiale costante superiore a quello di progetto e la loro vita cala in modo prevedibile: raddoppiare il carico radiale significa ridurre la durata teorica di circa otto volte, per la relazione cubica che lega carico e vita nei cuscinetti a sfere. L’albero puo flettere, e su trasmissioni con sbalzi lunghi questo si traduce in disallineamento dinamico. L’anima della cinghia lavora sopra la sua tensione ammissibile e si affatica.
La finestra corretta, quindi, non e un punto ma un intervallo, e sta di solito fra il valore minimo che evita lo slittamento al picco di coppia e circa il trenta per cento in piu. Dentro quell’intervallo la cinghia dura; fuori, da una parte o dall’altra, si accorcia la vita di qualcosa.
Come funziona la misura a frequenza
Il metodo che ha soppiantato tutti gli altri nelle officine serie si basa su un principio elementare: un tratto libero di cinghia teso si comporta come una corda vibrante. Pizzicato, oscilla a una frequenza propria che dipende da tre grandezze e solo da quelle: la lunghezza del tratto libero, la massa per unita di lunghezza della cinghia e la tensione. Se conosci le prime due e misuri la frequenza, ricavi la tensione.

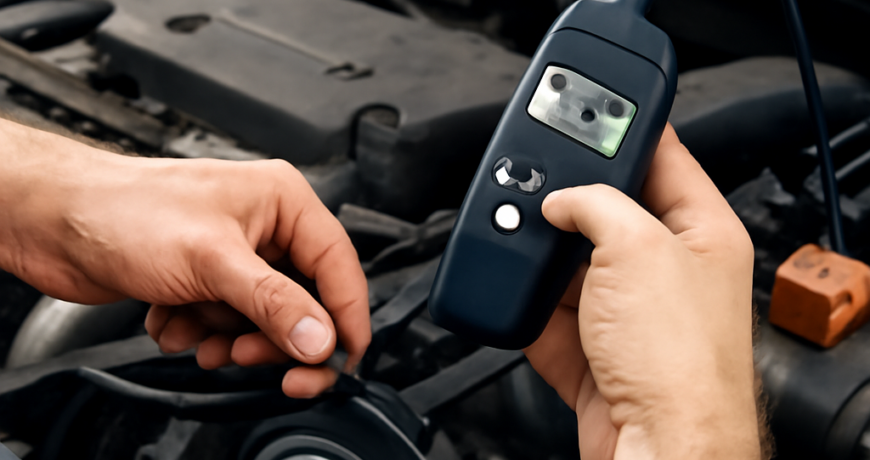

Lo strumento e un tensiometro acustico o ottico. Quello acustico ha un microfono che si avvicina al tratto libero: si da un colpetto alla cinghia e lo strumento legge la frequenza fondamentale, in hertz. Quello ottico usa un fascio di luce riflessa e ha il vantaggio di funzionare anche in ambienti rumorosi, dove il microfono fatica. In entrambi i casi si impostano prima larghezza e tipo di cinghia, perche lo strumento deve conoscere la massa lineare per convertire la frequenza in newton.
I numeri, per dare un riferimento concreto: su una trapezoidale stretta SPB 16,3×13 con tratto libero di cinquecento millimetri, una tensione statica intorno ai quattrocento newton per cinghia corrisponde grosso modo a una frequenza nell’ordine dei quaranta hertz. Il valore esatto dipende dalla mescola e va letto sulla tabella del costruttore, che fornisce per ogni sezione la forza consigliata in funzione della potenza trasmessa e del diametro della puleggia minore. Il punto e che una volta trovato il numero giusto, quel numero e riproducibile: chiunque, con lo stesso strumento, ottiene lo stesso risultato.
Su trasmissioni con piu cinghie in parallelo la misura va fatta su ogni cinghia, non su una sola. Se le frequenze differiscono fra loro di piu del dieci per cento circa, il set non lavora in modo uniforme e la cinghia piu tesa porta una quota sproporzionata del carico. E il problema classico delle trasmissioni multiple, dove un set spaiato consuma le cinghie a velocita diverse e le sostituzioni finiscono per essere sempre parziali, il che peggiora ulteriormente la disuniformita.
Quando la deflessione basta ancora
Non tutte le macchine meritano un tensiometro, e non tutte le officine ne hanno uno. Il metodo a deflessione, cioe misurare quanto cede il tratto libero sotto una forza nota, resta valido se applicato per bene. La regola pratica dice che il tratto libero deve cedere circa sedici millimetri ogni metro di interasse sotto una forza definita dal costruttore in funzione della sezione. Per fissare le idee, su una sezione A 13×8 si parla di forze nell’ordine di venti-venticinque newton, su una C 22×14 si sale oltre i cinquanta.
La differenza fra farlo bene e farlo a occhio sta tutta nella forza applicata. Premere con il pollice significa applicare una forza sconosciuta, che varia con la persona, con la stanchezza e con l’angolo. Esiste per questo il tendicinghia a molla tarata, un attrezzo economico che si appoggia al centro del tratto e mostra sia la forza applicata sia la deflessione ottenuta. Costa poco e trasforma un metodo approssimativo in un metodo utilizzabile.
Dove la deflessione non basta e sulle trasmissioni con interasse corto. Sotto i trecento millimetri di tratto libero il cedimento atteso diventa cosi piccolo che l’errore di lettura pesa piu della misura stessa. In quei casi il metodo a frequenza e l’unico che dia un numero sensato. Stesso discorso sulle sincrone, dove la tensione corretta e molto piu critica che sulle trapezoidali: una cinghia dentata poco tesa non slitta ma salta un dente, e saltare un dente su una trasmissione sincronizzata significa perdere la fase, con conseguenze che vanno dal pezzo sbagliato alla collisione meccanica.
Il ritensionamento dopo il rodaggio
C’e un passaggio che quasi tutti saltano e che spiega una quota rilevante delle rotture precoci. Una cinghia nuova si assesta. Nelle prime ore di lavoro l’anima si distende leggermente e i fianchi prendono la forma della gola, e il risultato e una perdita di tensione che puo arrivare al venti per cento. Se la tensione iniziale era gia al minimo dell’intervallo, dopo il rodaggio si scende sotto e la cinghia comincia a slittare.
La procedura corretta prevede di tendere, far girare la macchina a vuoto o a carico ridotto per un tempo che va da mezz’ora a qualche ora a seconda dell’applicazione, e poi ricontrollare e ritendere. Alcuni costruttori suggeriscono di partire volutamente sopra, nella parte alta dell’intervallo, contando sull’assestamento per rientrare nel valore nominale. Entrambi gli approcci funzionano; quello che non funziona e tendere una volta sola e andarsene.
Cosa guardare prima di mettere mano al tendicinghia
Prima di regolare la tensione va verificato che il problema sia la tensione. Una cinghia che slitta puo farlo per almeno quattro motivi diversi, e solo uno si risolve tendendo. Il fianco puo essere lucido e vetrificato per uno slittamento passato: in quel caso si sostituisce. La gola puo essere usurata e la cinghia tocca il fondo: si sostituisce la puleggia, come gia visto parlando di cinghie che si ribaltano nella gola. Ci puo essere olio o grasso sulla superficie di contatto, e li serve pulire e trovare la perdita. Oppure la sezione e semplicemente sottodimensionata per la potenza richiesta, e nessuna tensione risolvera il problema in modo stabile.
Il quinto elemento e l’allineamento. Una trasmissione fuori piano consuma il fianco in modo asimmetrico e riduce la superficie utile di contatto, e il sintomo iniziale assomiglia molto a una tensione insufficiente. Vale la regola generale: prima si allinea, poi si tende. Farlo al contrario significa tendere per compensare un difetto geometrico, e questo carica i cuscinetti senza risolvere.
Lo strumento che vale l’investimento
Per un’officina che tocca trasmissioni a cinghia con regolarita, un tensiometro acustico si ripaga nel giro di pochi interventi evitati. La fascia di prezzo per strumenti professionali si colloca indicativamente fra i trecento e i mille euro a seconda delle funzioni, con i modelli ottici nella parte alta. Per chi tocca cinghie occasionalmente, un tendicinghia a molla tarata da poche decine di euro copre bene la maggior parte delle situazioni, purche l’interasse non sia troppo corto.
Qualunque sia lo strumento, la regola che conta e scrivere il numero. Annotare la frequenza o la deflessione di riferimento su un cartellino attaccato alla macchina trasforma una verifica soggettiva in una procedura, e permette a chiunque entri in manutenzione sei mesi dopo di sapere che valore cercare. Gli accessori di regolazione e verifica, tendicinghia inclusi, sono raccolti nella sezione accessori per cinghie del catalogo CinghieShop, accanto alle cinghie trapezoidali lisce di ricambio in tutte le sezioni.
Domande frequenti
Qual e la frequenza giusta per la mia cinghia?
Non esiste un valore universale: dipende da sezione, lunghezza del tratto libero, numero di cinghie e potenza trasmessa. Va letto sulla tabella del costruttore della cinghia, che fornisce la forza statica consigliata, oppure calcolato con il configuratore del fabbricante.
Posso usare un’app del telefono al posto del tensiometro?
Alcune app di analisi spettrale leggono la frequenza fondamentale in modo accettabile in ambiente silenzioso, ma non conoscono la massa lineare della cinghia e quindi non danno la tensione. Possono servire come riscontro relativo fra cinghie dello stesso set, non come misura assoluta.
Ogni quanto va ricontrollata la tensione?
Dopo il rodaggio iniziale, poi a intervalli legati all’applicazione: mensilmente su macchine a servizio continuo e carico variabile, stagionalmente su macchine a uso discontinuo.
Le cinghie a sezione stretta vanno tese piu delle classiche?
In generale si, perche trasmettono piu potenza a parita di ingombro e hanno un angolo di gola diverso. I valori specifici sono sempre sulla tabella della sezione, non vanno estrapolati da un’altra famiglia.
Un tendicinghia automatico elimina il problema?
Lo riduce ma non lo elimina. Il tendicinghia automatico mantiene la tensione entro un intervallo, pero la molla si snerva nel tempo e il pattino si consuma. Va ispezionato come qualunque altro componente.
Se hai dubbi sulla sezione montata o sul valore di tensione da cercare, scrivici con la sigla della cinghia e l’interasse della trasmissione: il supporto tecnico ti indica il riferimento corretto del costruttore e le alternative a catalogo.
