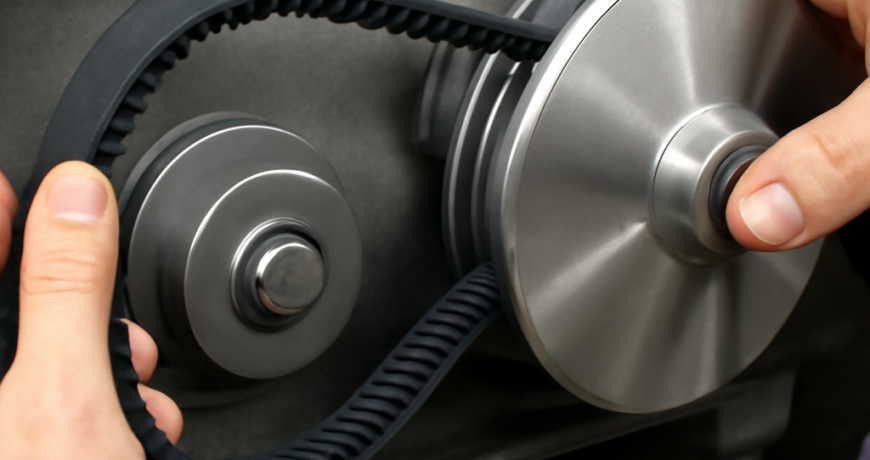

Cinghie per variatori meccanici: scelta corretta e installazione

Tra le tante famiglie di cinghie industriali, una delle meno conosciute al grande pubblico ma più indispensabili in officina è quella delle cinghie per variatori meccanici. Sono cinghie speciali a sezione larga (in genere 50-100 mm) che lavorano dentro variatori di velocità a pulegge espandibili, regolando il rapporto di trasmissione in modo continuo. Si trovano in mietitrebbie, motozappe, macchine utensili tradizionali, vecchie motofresatrici, ma anche in molti impianti industriali ancora in servizio. In questo articolo facciamo chiarezza su cosa sono, come funzionano e come scegliere la cinghia corretta.

Come funziona un variatore meccanico

Il variatore meccanico è un sistema di trasmissione che permette di variare il rapporto di trasmissione in continuo senza cambio di marcia. È composto da due pulegge a “V” con fianchi che si avvicinano o allontanano assialmente. Quando i fianchi si avvicinano, la cinghia sale verso il diametro esterno della puleggia e cambia il rapporto. La cinghia speciale del variatore lavora in scorrimento radiale continuo, ed è questo il motivo per cui ha una sezione molto più larga di una cinghia trapezoidale standard: la superficie di contatto deve essere sufficiente in tutte le posizioni.

Caratteristiche delle cinghie variatore

Le cinghie variatore hanno tre caratteristiche distintive:

• Sezione larga: tipicamente da 25 mm fino a oltre 100 mm di larghezza superiore;
• Anima multistrato con cavi laterali: i cavi di trazione sono posizionati lateralmente, non al centro, per garantire stabilità sotto carico radiale variabile;
• Fianchi rinforzati: spesso con inserti in tessuto o gomma dura per resistere all’abrasione delle pulegge.

Sono cinghie costose ma indispensabili: non esistono equivalenti “fatti in casa”, e usare una cinghia standard al posto di una variatore significa rottura immediata.

Quando hai un variatore meccanico

I variatori meccanici sono presenti in:

• Mietitrebbie: regolazione velocità del battitore in funzione del tipo di prodotto;
• Motofresatrici e motozappe: regolazione velocità di avanzamento;
• Macchine utensili tradizionali: torni, fresatrici, trapani a colonna con variatore meccanico (pre-elettronica);
• Imballatrici e rotopresse: regolazione velocità di avvolgimento;
• Macchine per lavorazione legno con velocità variabile;
• Trasportatori industriali a velocità variabile meccanica.

Come riconoscere una cinghia variatore originale

Sulla cinghia variatore originale c’è una stampigliatura che indica:

• La sezione espressa come larghezza superiore × altezza × angolo di apertura (es. “44×13×34°”);
• La lunghezza esterna o primitiva;
• Il codice OEM del costruttore del macchinario.

Esempi tipici di sigle: 4L820 (4L = sezione, 820 = lunghezza), HC95, HM, HJ, oppure codici proprietari della casa madre del macchinario.

Errori da evitare

Tre errori frequenti che vediamo dai clienti:

1. Sostituire con cinghia trapezoidale standard: una sezione SPA da 12,7 mm in un variatore che richiede 44 mm si distrugge in pochi minuti;
2. Lunghezza approssimativa: il variatore ha bisogno della lunghezza esatta. Una cinghia troppo lunga non ha tensione sufficiente; una troppo corta forza le pulegge a una posizione estrema;
3. Trascurare l’angolo di apertura: l’angolo del fianco della cinghia deve corrispondere all’angolo della puleggia (32°, 34°, 36° a seconda del costruttore).

Manutenzione del variatore

La cinghia variatore ha vita utile in genere più breve di una cinghia trapezoidale standard, perché lavora in condizioni di scorrimento radiale continuo. Tre regole per allungare la vita:

• Pulizia regolare delle pulegge: residui di gomma e polvere alterano il rapporto;
• Non cambiare velocità con motore spento: il movimento delle pulegge espandibili va sempre fatto con cinghia in rotazione;
• Sostituzione tempestiva: una cinghia variatore che inizia a sbavare gomma sta cedendo e va sostituita prima che si rompa, perché la sua rottura può danneggiare le pulegge stesse.

Brand e disponibilità

I principali produttori di cinghie variatore sono Optibelt, Gates, ContiTech, Carlisle e alcuni produttori italiani specializzati. Sul nostro catalogo abbiamo le sezioni più richieste a stock italiano: 4L, 5L, 7L, 9L (sezioni inglesi); HC, HM, HJ (sezioni metriche); cinghie speciali per modelli OEM agricoli.

Come ordinare la cinghia corretta

Per ordinare con sicurezza la cinghia variatore corretta serve:

1. Codice originale OEM stampato sulla cinghia o nel manuale ricambi della macchina;
2. Marca e modello del macchinario, anno di produzione, codice telaio (per i mezzi agricoli);
3. Sezione misurata (larghezza superiore, altezza, angolo di apertura);
4. Lunghezza nominale.

Con queste informazioni il nostro team identifica la cinghia corretta in pochi minuti e te la spedisce in giornata.

Disponibilità su CinghieShop

Sfoglia il catalogo Cinghie per variatori su CinghieShop. La categoria conta oltre 450 referenze attive, dalle sezioni più piccole per motozappe ai variatori industriali a sezione larga.

Conclusione

Le cinghie variatore sono un capitolo tecnico spesso ignorato ma fondamentale per chi gestisce macchine con regolazione continua di velocità. Conoscerle ti permette di mantenere in funzione macchinari datati che hanno ancora anni di servizio davanti, senza dover ripiegare su soluzioni di emergenza. Per ogni applicazione, il nostro supporto tecnico ti aiuta nella scelta della cinghia corretta.
