Hai in mano una cinghia trapezoidale e devi ordinarne una identica per il ricambio. La sigla sul fianco è cancellata, illeggibile, oppure è stata sostituita anni fa con un pezzo generico senza marcatura. Cosa fai? La risposta è semplice: la misuri. In questo articolo vediamo passo passo come misurare una cinghia trapezoidale in modo che il fornitore possa identificarla senza ambiguità.
Cosa servirà avere a portata di mano
Strumenti basici:
- Un calibro a corsoio (analogico o digitale);
- Un metro flessibile da sarto oppure un metro a nastro;
- Una superficie piana dove distendere la cinghia.
Nulla di sofisticato. Cinque minuti di tempo, e hai tutte le informazioni necessarie.
Le tre misure fondamentali
Una cinghia trapezoidale è identificata da tre parametri:
- Larghezza superiore (la base larga del trapezio);
- Altezza del fianco;
- Lunghezza.
Con queste tre misure il tuo fornitore può identificare sezione e lunghezza standard, quindi proporti la cinghia corretta. Vediamole una per una.
Misura 1: la larghezza superiore
Posiziona la cinghia con il fianco interno (quello dentato o liscio in contatto con la puleggia) verso il basso. Apri il calibro e misura la larghezza della base superiore (la più larga). Ecco i valori standard per sezioni V-belt:
- Z: 10 mm – piccole applicazioni domestiche e leggere;
- A: 13 mm – industriale standard, la più diffusa;
- B: 17 mm – industriale medio;
- C: 22 mm – industriale pesante;
- D: 32 mm – grandi macchinari;
- E: 40 mm – industria pesante.
Per le sezioni narrow (SP):
- SPZ: 9,7 mm;
- SPA: 12,7 mm;
- SPB: 16,3 mm;
- SPC: 22 mm.
Se trovi una larghezza tra due valori standard, la cinghia è probabilmente narrow (SP) anche se non lo dichiarava.
Misura 2: l’altezza del fianco
Sempre con il calibro, misura l’altezza del trapezio (dalla base superiore al vertice inferiore). Valori tipici:
- Z: 6 mm
- A: 8 mm
- B: 11 mm
- C: 14 mm
- D: 19 mm
- SPZ: 8 mm
- SPA: 10 mm
- SPB: 13 mm
- SPC: 18 mm
L’altezza permette di confermare la sezione: se la larghezza è 13 mm e l’altezza è 8 mm, è una classica sezione A; se la larghezza è 12,7 mm e l’altezza è 10 mm, è una narrow SPA.
Misura 3: la lunghezza
La misura più delicata, perché richiede di sapere cosa stai misurando. Esistono tre definizioni di lunghezza:
- Lunghezza esterna (Le o Loa): la circonferenza esterna della cinghia. È quella che misuri con un metro flessibile attorno alla cinghia rilassata, sulla base superiore;
- Lunghezza primitiva (Lp o Lw): la circonferenza al centro della sezione, dove lavorano i cavi di trazione. È la misura “ufficiale” delle cinghie narrow;
- Lunghezza interna (Li o Ld): la circonferenza interna, sul fianco dentato.
Per il fornitore, dichiarare quale misura hai preso evita ambiguità. Le sezioni classiche A, B, C usano tradizionalmente la lunghezza interna; le sezioni narrow SP usano la lunghezza primitiva. La differenza tra una e l’altra è di pochi millimetri ma per una cinghia di 1.700 mm questi millimetri contano.

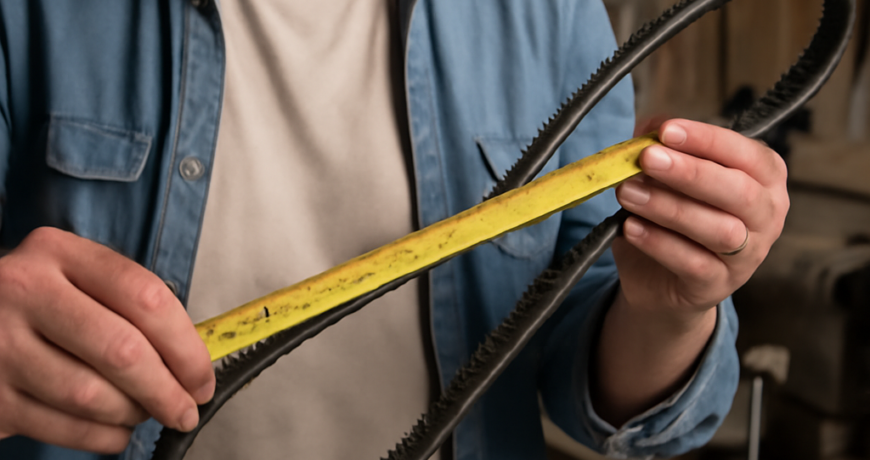

Come misurare la lunghezza nella pratica
- Distendi la cinghia su una superficie piana, formando un anello regolare;
- Con il metro flessibile, avvolgi sul perimetro esterno (per Le) o interno (per Li);
- Mantieni il nastro teso ma senza tirare. La cinghia deve essere nella sua forma di riposo.
Misure tipiche standard per sezione A: A30 (760 mm), A40 (1015 mm), A50 (1270 mm), A60 (1525 mm), A70 (1780 mm), A80 (2030 mm). Per sezione SPA: SPA 1000, SPA 1250, SPA 1500, SPA 1750, SPA 2000.
Una verifica veloce: il rapporto di sezione
Una verifica utile è il rapporto tra larghezza superiore e altezza. Per le sezioni classiche è circa 1,6:1 (13/8 = 1,625; 17/11 = 1,55; 22/14 = 1,57). Per le narrow è circa 1,25:1 (12,7/10; 16,3/13). Se il rapporto della tua cinghia è 1,6, è una classica; se è 1,25, è una narrow.
Quando la cinghia è dentata sotto
Se osservi denti raw edge sulla base inferiore, la cinghia è raw edge cogged, non wrapped. Le misure di sezione restano le stesse (sezione A, B, C, SPA, SPB), ma il prodotto è di gamma superiore. Comunicalo al fornitore: avrai una equivalente raw edge invece di una wrapped.
Cosa comunicare al fornitore
Quando contatti CinghieShop per identificare la cinghia, fornisci:
- Larghezza superiore misurata (in mm);
- Altezza misurata (in mm);
- Lunghezza misurata, specificando se esterna o interna;
- Se è dentata o liscia sul fianco interno;
- Quante cinghie sono montate in parallelo sulla trasmissione (alcune applicazioni richiedono set matched);
- Sigla parziale, se ne hai trovata una illeggibile.
Con queste informazioni identifichiamo la cinghia in pochi minuti.
Disponibilità su CinghieShop
Sfoglia il catalogo Cinghie trapezoidali su CinghieShop oppure invia una foto con misure: il nostro team risponde entro la giornata lavorativa.
Conclusione
Misurare correttamente una cinghia trapezoidale richiede 5 minuti e tre misure semplici. È un’abilità di base per chi gestisce manutenzione meccanica e fa la differenza tra ordinare il ricambio giusto al primo tentativo e perdere giorni in correzioni.
