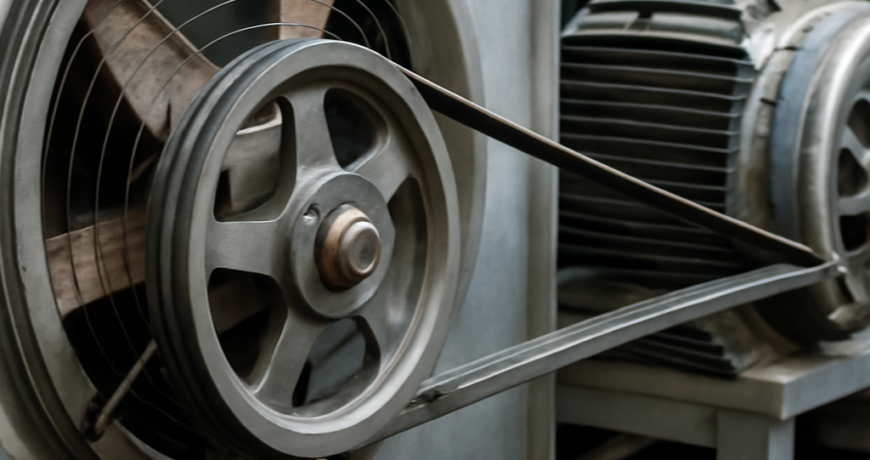

Un ventilatore industriale è una macchina ingannevolmente semplice: un motore, due pulegge, una girante. Eppure è anche una delle applicazioni in cui le trasmissioni a cinghia falliscono più spesso, e quasi sempre per ragioni che non hanno nulla a che vedere con la qualità del componente. Le cinghie per ventilatori industriali lavorano in condizioni che sommano tre fattori sfavorevoli allo stesso tempo: servizio continuo, inerzia elevata allo spunto e ambiente spesso caldo, polveroso o entrambe le cose.
Perché un ventilatore è più severo di quanto sembri
La potenza assorbita da un ventilatore cresce con il cubo della velocità di rotazione. Significa che un aumento del dieci per cento dei giri porta la potenza richiesta a salire di oltre il trenta per cento. Chi interviene su un impianto per aumentare la portata cambiando la puleggia motrice si trova quindi molto rapidamente fuori dal dimensionamento originale della trasmissione, e la cinghia è il primo componente a segnalarlo.
C’è poi la questione dell’inerzia. La girante di un ventilatore centrifugo di taglia industriale ha una massa concentrata lontano dall’asse, e portarla a regime richiede molti secondi durante i quali la cinghia trasmette una coppia molto superiore a quella di esercizio. In impianti con avviamenti frequenti, tipici degli aspiratori asserviti a linee di lavorazione, sono proprio quei secondi ripetuti a consumare la trasmissione, non le ore di funzionamento regolare.
Il terzo elemento è l’ambiente. Un ventilatore di aspirazione su una linea di verniciatura, su una segheria o su un impianto di macinazione vive in una nuvola di particolato che si deposita nelle gole delle pulegge. Il deposito riduce il coefficiente di attrito, la cinghia inizia a slittare, lo slittamento produce calore e il calore accelera l’invecchiamento della mescola. È un ciclo che si autoalimenta e che si interrompe solo con la pulizia periodica delle gole.
Trapezoidale o sincrona, la scelta che pesa sul rumore
Sui ventilatori si trovano entrambe le famiglie e la scelta non è indifferente. La trasmissione trapezoidale ha dalla sua un vantaggio spesso sottovalutato: la capacità di slittare. In caso di bloccaggio della girante, per un corpo estraneo o per un accumulo di materiale, la trapezoidale slitta e si sacrifica, proteggendo motore e cuscinetti. Una sincrona non slitta: trasmette il picco integralmente e il danno si scarica altrove.
La sincrona guadagna invece sul rendimento e sulla costanza del rapporto di trasmissione, e su ventilatori con regolazione fine della portata questo conta. Il prezzo da pagare è il rumore: una trasmissione dentata produce una componente tonale alla frequenza di ingranamento che, in ambienti già rumorosi, passa inosservata, ma in impianti di ventilazione civile o in prossimità di postazioni di lavoro diventa un problema di comfort acustico. Le versioni a profilo curvilineo, come le HTD e le Omega, riducono sensibilmente questa componente rispetto ai vecchi profili trapezoidali dentati.
Le sezioni che si incontrano più spesso
Sui ventilatori di piccola taglia, fino a qualche kilowatt, si trovano ancora sezioni classiche A 13×8 e B 17×11, spesso in versione a fianchi aperti per guadagnare flessibilità su pulegge ridotte. Salendo di potenza il passaggio alle trapezoidali strette è pressoché obbligato: SPA 12,7×10 e SPB 16,3×13 coprono la maggior parte degli aspiratori industriali di media taglia, mentre la SPC 22×18 compare sui grandi ventilatori di processo e sulle torri di raffreddamento.
Le trapezoidali strette hanno un vantaggio specifico proprio in questa applicazione: a parità di ingombro trasmettono più potenza, il che permette di ridurre il numero di gole e quindi la larghezza complessiva della trasmissione. Su un ventilatore, dove lo spazio fra motore e supporto della girante è spesso vincolato dalla carpenteria, guadagnare due gole significa poter usare pulegge più corte e alberi meno sollecitati a flessione.
Per le sincrone il passo 8M è di gran lunga il più diffuso, con larghezze da 20 a 85 millimetri a seconda della potenza. Esistono esecuzioni specifiche per ventilatori, con mescole formulate per il servizio continuo e per una maggiore stabilità dimensionale alle temperature che si raggiungono nel vano trasmissione.
Tensione, slittamento e il calore che non si vede
Su un ventilatore in servizio continuo la tensione è il parametro da controllare per primo quando qualcosa non va. Un ramo lento troppo cedevole produce uno slittamento che a occhio non si nota, perché la girante continua a girare all’incirca alla velocità attesa, ma che dissipa energia in calore sulle fiancate della cinghia. Un test empirico ma efficace consiste nel fermare l’impianto e toccare i fianchi delle cinghie: se sono sensibilmente più caldi del dorso, lo slittamento c’è.
Il controllo corretto si fa con tensiometro acustico o con il metodo della freccia, applicando una forza definita al centro del ramo libero e verificando un abbassamento di circa 16 millimetri per metro di interasse. Su un ventilatore con interasse di 900 millimetri significa cercare una freccia intorno ai 14 millimetri. Le versioni premium prive di ritensionamento, come le Optibelt Blue Power o le Gates Predator, riducono la frequenza dei controlli ma non li eliminano, soprattutto nei primi giorni dopo il montaggio.
Quando il rumore è la vera commessa
Capita sempre più spesso che l’intervento su un ventilatore nasca da una lamentela sul rumore piuttosto che da un guasto. In questi casi vale la pena distinguere le sorgenti prima di cambiare componenti. Un fischio acuto e continuo è tipicamente slittamento della trapezoidale, e si risolve con tensionamento e pulizia delle gole. Un battito ritmico sincrono con la rotazione indica una cinghia con un difetto localizzato o una puleggia eccentrica.
Un ronzio a frequenza fissa, indipendente dal carico, è quasi sempre la frequenza di ingranamento di una trasmissione sincrona, e in quel caso l’unica strada efficace è cambiare famiglia o passare a un profilo a dente curvilineo con passo diverso, spostando la componente tonale fuori dalla banda più fastidiosa. Sostituire la cinghia con una identica non cambia nulla, ed è un intervento che vediamo ripetere spesso senza risultati.
Manutenzione stagionale: cosa controllare e ogni quanto
Su un ventilatore industriale il piano minimo ragionevole prevede quattro controlli. Il primo è la tensione, da verificare dopo le prime venti ore dal montaggio e poi ogni cinquecento ore o a ogni fermo programmato. Il secondo è la pulizia delle gole, che su impianti polverosi va fatta molto più spesso di quanto si pensi, anche mensilmente, con spazzola e aspirazione e mai con solventi aggressivi che attaccano la mescola.
Il terzo controllo riguarda l’allineamento, da verificare con riga di precisione o allineatore laser a cinghia montata e tensionata. Il quarto è lo stato delle gole della puleggia: una gola consumata fa affondare la cinghia fino a toccare il fondo, e da quel momento l’aderenza dipende solo dal fondo gola invece che dai fianchi. Un calibro per gole costa poco e in due minuti dà una risposta certa. Il tema della manutenzione programmata su impianti industriali è affrontato più in generale nella nostra checklist di manutenzione preventiva.
Cosa cambia per chi compra
La scelta di una cinghia per ventilatore non si esaurisce nella sezione e nella lunghezza. Conta il regime di servizio dichiarato, contano le temperature del vano trasmissione, conta la frequenza degli avviamenti. Un impianto che parte e si ferma quaranta volte al giorno richiede un dimensionamento diverso da uno che gira ininterrottamente per settimane, anche a parità di potenza installata.
Il catalogo copre sia le cinghie trapezoidali lisce in tutte le sezioni classiche e strette, sia le cinghie sincrone nei passi più diffusi, comprese le esecuzioni Omega Fan Power specifiche per ventilatori. Chi lavora su impianti industriali trova nel catalogo CinghieShop anche le cinghie per compressori, che condividono con i ventilatori buona parte delle logiche di dimensionamento.
Domande frequenti
Posso aumentare la portata cambiando solo la puleggia?
Solo dopo aver verificato che motore e trasmissione reggano la nuova potenza assorbita, che cresce con il cubo della velocità. Nella maggior parte dei casi va ridimensionata anche la cinghia.
Ogni quanto vanno sostituite le cinghie di un ventilatore in servizio continuo?
Su un impianto ben dimensionato e pulito si arriva senza problemi a 15.000 ore. In ambiente polveroso e con avviamenti frequenti si può scendere sotto le 5.000.
Le cinghie antistatiche servono davvero?
Sì, in tutti gli ambienti con polveri combustibili o atmosfere potenzialmente esplosive. La conduttività elettrica secondo ISO 1813 è un requisito normativo, non un accessorio.
Cosa fare se la cinghia si ribalta nella gola?
È quasi sempre disallineamento o gola usurata. Prima di cambiare la cinghia va verificato l’allineamento e va misurata la gola con il calibro.
Il dettaglio che fa la differenza in aspirazione
Su un ventilatore la cinghia raramente è il problema: è il messaggero. Quando cede prematuramente sta segnalando una puleggia consumata, un allineamento fuori tolleranza, una gola sporca o un dimensionamento fatto prima che l’impianto cambiasse regime. Sostituirla senza cercare la causa significa ripetere l’intervento fra tre mesi. Chi deve verificare una configurazione può inviare al nostro supporto tecnico potenza del motore, giri, diametri delle pulegge, interasse e numero di avviamenti giornalieri: sono i cinque dati che servono per capire se la trasmissione è dimensionata bene o se sta lavorando al limite.
