Nelle trasmissioni sincrone il passo non è un dettaglio di catalogo: è la scelta che decide quanta coppia passa, quanto rumore fa la macchina e quante volte all’anno qualcuno dovrà rimettere le mani sulla trasmissione. Le cinghie sincrone HTD 8M occupano una posizione precisa in questa scala, quella in cui il carico è già serio ma le dimensioni della macchina non permettono ancora di salire al passo 14M. Capire dove sta esattamente questo confine evita gran parte dei problemi che si vedono in campo.
Come è fatto il profilo HTD e perché è nato

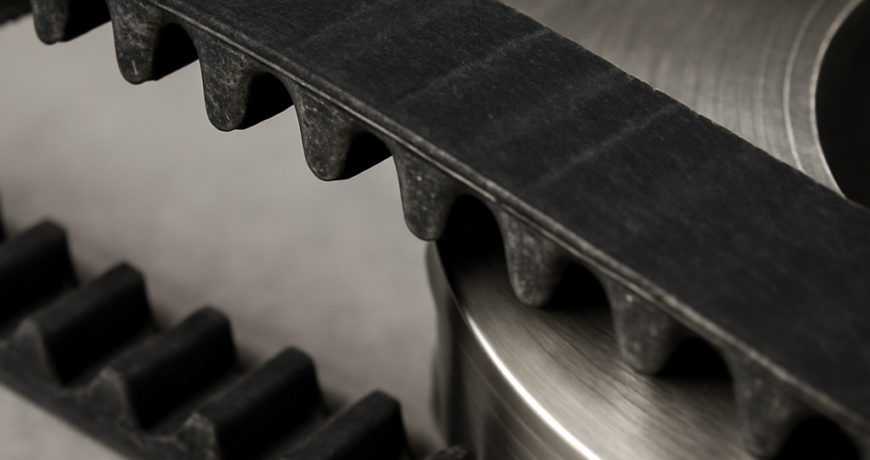

La sigla HTD sta per High Torque Drive, e nasce come risposta ai limiti del vecchio profilo trapezoidale delle cinghie dentate classiche. Nel profilo trapezoidale il dente ha fianchi diritti e uno spigolo netto alla base: sotto carico la pressione si concentra proprio su quello spigolo, che diventa il punto in cui la cinghia cede. Il profilo HTD adotta invece un dente a sezione curvilinea, semicircolare, che distribuisce la pressione su tutta la superficie di contatto con la puleggia invece di concentrarla in un punto.
La conseguenza pratica è una capacità di trasmissione della coppia notevolmente superiore a parità di larghezza. A questo si aggiunge una maggiore tolleranza al carico pulsante, perché il dente arrotondato entra e esce dalla gola in modo più graduale, e una rumorosità inferiore rispetto al profilo trapezoidale, che a velocità elevate produce un fischio caratteristico. Il passo 8M, come dice il nome, indica una distanza fra i centri di due denti consecutivi di 8 millimetri, con un’altezza del dente di circa 3,4 millimetri e uno spessore totale della cinghia intorno ai 5,6 millimetri.
Dove si colloca l’8M fra 5M e 14M
La famiglia HTD copre passi da 3M fino a 20M, ma nella pratica industriale italiana i tre passi che si incontrano davvero sono 5M, 8M e 14M. Il 5M, con dente alto poco più di due millimetri, serve trasmissioni leggere: pompe di piccola taglia, movimentazioni, macchine da ufficio, automazione leggera. Il 14M sta all’estremo opposto, con dente da sei millimetri, e si trova su trasmissioni di potenza importante dove l’ingombro non è un vincolo.
L’8M sta esattamente in mezzo e per questo è il passo più diffuso in assoluto. Copre bene potenze da uno a una cinquantina di kilowatt a seconda della larghezza scelta e del numero di denti in presa, e lo si trova su ventilatori industriali, pompe, compressori, macchine utensili, trasportatori, macchine per il legno e macchine per l’imballaggio. Quando un progettista deve trasmettere coppia in modo rigido e senza slittamento, e la macchina non è né minuscola né enorme, l’8M è quasi sempre la prima ipotesi che mette sul tavolo.
Il numero di denti in presa, il parametro che decide tutto
La capacità di una trasmissione sincrona non dipende solo dal passo e dalla larghezza, ma da quanti denti sono effettivamente impegnati sulla puleggia più piccola. La regola condivisa dai costruttori è che sotto i sei denti in presa la capacità di trasmissione va decurtata in modo progressivo, e sotto i quattro la trasmissione diventa inaffidabile a prescindere dalla qualità della cinghia.
Questo si traduce in un vincolo sul diametro minimo della puleggia. Per l’8M il numero di denti minimo raccomandato sulla puleggia condotta si aggira intorno a 22, che corrisponde a un diametro primitivo di circa 56 millimetri. Scendere sotto significa non solo perdere denti in presa, ma anche costringere la cinghia a una flessione che accelera la fatica del tessuto di copertura sul dente. Il sintomo caratteristico è lo scalzamento del dente: la cinghia perde uno o due denti, la trasmissione si mette fuori fase e in molte macchine questo si traduce in un danno meccanico ben più costoso della cinghia stessa.
Larghezze standard e come si sceglie quella giusta
Le larghezze commerciali dell’8M seguono una scaletta consolidata: 20, 30, 50, 85 millimetri sono i valori più diffusi, con misure intermedie disponibili nelle esecuzioni speciali e nelle cinghie ricavate da nastro. La scelta non si fa a occhio ma partendo dalla coppia da trasmettere, corretta con il fattore di servizio e con i coefficienti di riduzione legati al numero di denti in presa e alla lunghezza della cinghia.
Un errore ricorrente è sovradimensionare la larghezza pensando di guadagnare margine. Una cinghia troppo larga rispetto alla puleggia lavora male ai bordi, tende a strisciare contro i bordini di guida e produce un consumo laterale del tessuto che sfilaccia la cinghia in poche centinaia di ore. La larghezza va scelta uguale a quella della gola prevista, non maggiore. Il margine di sicurezza si costruisce sul fattore di servizio e sul numero di denti, non sulla larghezza.
Tensionamento delle sincrone, un mondo diverso dalle trapezoidali
Chi arriva dalle trapezoidali tende a tensionare troppo anche le sincrone, e sbaglia. Una cinghia dentata non trasmette per attrito ma per ingranamento: la tensione serve solo a mantenere i denti correttamente in presa e a impedire che il ramo lento fletta al punto da far scavalcare un dente. Tensionare oltre il necessario carica inutilmente i cuscinetti e non aggiunge nulla in termini di capacità di trasmissione.
Il metodo di riferimento è la misura della frequenza propria del ramo libero con un tensiometro acustico, confrontata con il valore calcolato in base a massa lineare della cinghia, larghezza e lunghezza libera. In alternativa vale il metodo della freccia, con valori tipicamente più contenuti rispetto a una trapezoidale di pari interasse. Anche qui il controllo dopo le prime ore di esercizio è indispensabile, perché una parte della tensione iniziale si perde con l’assestamento del corpo cinghia.
Allineamento: l’errore che le sincrone perdonano meno di tutte
Una trapezoidale disallineata di mezzo grado si consuma prima ma continua a lavorare. Una sincrona disallineata cammina lateralmente, va a battere contro il bordino della puleggia e in poche ore inizia a perdere materiale dal fianco. Il limite accettabile di disallineamento angolare per l’8M è dell’ordine di un quarto di grado, che su un interasse di 500 millimetri significa poco più di due millimetri di scostamento fra i piani delle due pulegge.
Il controllo va fatto con riga di precisione o, meglio, con allineatore laser. Un accorgimento che vale la pena adottare è verificare l’allineamento con la cinghia montata e tensionata, non a vuoto: la deformazione elastica dei supporti sotto tensione può introdurre un disallineamento che a macchina ferma e scarica non si vede. Il tema è approfondito anche nella nostra guida dedicata alle trasmissioni industriali pesanti, dove le stesse logiche valgono per le sezioni trapezoidali di grande taglia.
Dove si consuma davvero una cinghia 8M
Il degrado di una sincrona non è uniforme e leggerlo correttamente permette di risalire alla causa senza smontare mezza macchina. L’usura sul fianco del dente, con il tessuto che si apre e lascia intravedere la mescola, indica quasi sempre un disallineamento o una puleggia con bordini danneggiati. L’usura sulla sommità del dente, appiattito e lucido, segnala invece una tensione insufficiente: la cinghia entra in gola con un’inclinazione sbagliata e struscia prima di ingranare.
Le crepe trasversali alla base del dente raccontano una storia diversa, quella della flessione eccessiva su pulegge troppo piccole o di un numero di cicli di flessione al secondo oltre i limiti. La velocità di flessione si calcola facilmente: numero di pulegge nel percorso moltiplicato per la velocità periferica, diviso la lunghezza della cinghia. Sopra i venti cicli al secondo il tema va affrontato, o allungando la cinghia o riducendo il numero di rinvii.
C’è infine un difetto che non si vede a occhio ed è il più insidioso: l’allungamento del passo. Le cordicelle in fibra di vetro delle cinghie HTD hanno un allungamento molto contenuto, ma non nullo, e su trasmissioni molto lunghe o molto cariche l’accumulo può portare il passo effettivo della cinghia fuori tolleranza rispetto a quello della puleggia. Il risultato è un ingranamento progressivamente peggiore, un aumento del rumore e infine lo scalzamento. Quando su una trasmissione ben allineata e ben tensionata il rumore aumenta senza motivo apparente, vale la pena verificare proprio questo.
Cinghie HTD 8M disponibili su CinghieShop
Le misure 8M citate in questo articolo sono a magazzino nelle varianti dei principali marchi, sia in esecuzione dentata standard sia nelle versioni per ventilatori e doppia dentatura.
- 8M Optibelt Omega Fan Power: 1200 8MFP larghezza 20 · 1200 8MFP larghezza 30 · 1600 8MFP larghezza 50 · 1600 8MFP larghezza 85
- 8M dentate standard: 1200-8M, 150 denti · 1200-8M doppia dentatura · 1600-8M doppia dentatura, 200 denti
- 8M Optibelt Alpha Flex in poliuretano: 20 / 8M 11200 Alpha Flex · 30 / 8M 12000 Alpha Flex
L’elenco completo è nella categoria cinghie sincrone passo 8M, che fa parte della sezione cinghie sincrone del catalogo CinghieShop.
Domande frequenti sull’8M
Posso sostituire una 8M con una GT2 dello stesso passo?
Le pulegge non sono intercambiabili. Il profilo GT ha una geometria del dente diversa, con un raggio inferiore e un gioco ridotto: montare una GT su puleggia HTD produce un accoppiamento impreciso e usura anomala.
Come si legge la sigla di una cinghia 8M?
Il primo numero è la lunghezza primitiva in millimetri, poi il passo, poi la larghezza. Una 1200-8M-30 è lunga 1200 millimetri, passo 8, larga 30.
Quando conviene la doppia dentatura?
Quando la cinghia deve trasmettere moto anche sul dorso, cioè in trasmissioni con più alberi condotti disposti su lati opposti del percorso. Fuori da questo caso non porta vantaggi e costa di più.
Le 8M si possono usare all’aperto?
Sì, ma con mescole adatte. In neoprene reggono bene fino a meno 20 gradi; per esposizione continua a raggi ultravioletti e agenti atmosferici conviene valutare le versioni in poliuretano.
Cosa cambia per chi deve ordinare
Per arrivare al codice giusto servono quattro dati e nessuno di più: lunghezza primitiva o numero di denti, larghezza, tipo di profilo e coppia da trasmettere con le ore di servizio previste. Con questi in mano la scelta fra un’8M standard, una versione per ventilatori o una in poliuretano diventa immediata. Chi ha in mano solo la cinghia vecchia può leggere la sigla stampata sul dorso e ripartire da lì, tenendo presente che una cinghia molto usurata può risultare allungata di qualche millimetro rispetto alla misura nominale. In caso di dubbio il nostro supporto tecnico verifica la corrispondenza prima dell’ordine.
