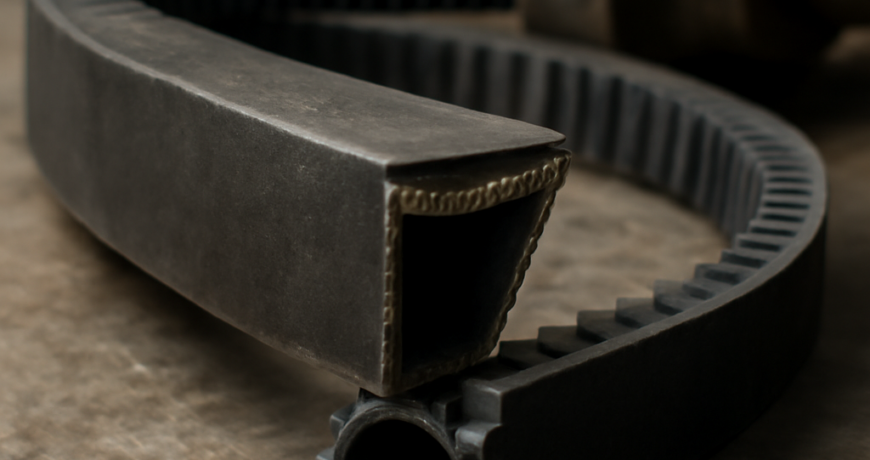

La sezione C 22×14 è una delle cinghie trapezoidali classiche più iconiche del panorama della trasmissione di potenza industriale. Da decenni presidia le sale compressori, i molini, le presse eccentriche e le grandi ventole di aspirazione, con una geometria robusta pensata per lavorare a coppie elevate su pulegge di grande diametro. Eppure, con l’ingresso massiccio delle sezioni strette come la SPC e delle varianti raw edge cogged, molti tecnici manutentori si chiedono se la sezione C 22×14 sia ancora una scelta razionale nel 2026 o se convenga sempre passare al retrofit. In questo approfondimento tecnico analizziamo dimensioni, normative, applicazioni tipiche, range di potenza, gamme dei principali brand e i criteri concreti per decidere quando la classica trapezoidale C batte ancora la sorella stretta.
Geometria e normativa della sezione C 22×14
La sezione C 22×14 è una cinghia trapezoidale classica ricoperta, normata dalla ISO 4184 (equivalente alla DIN 2215 e alla BS 3790) e riconosciuta a livello internazionale con la sigla C. La designazione 22×14 richiama le due dimensioni nominali fondamentali: larghezza superiore di 22 mm e altezza di 14 mm, con angolo dei fianchi di 40°. Il profilo è simmetrico, con dorso piano ricoperto in tela gommata (di norma cotone o poliestere impregnato con mescola CR o EPDM) che protegge il corpo interno dai raggi UV, dagli oli minerali e dall’abrasione contro le sedi di puleggia.
Il cuore della cinghia è costituito da una corda di trazione in poliestere ad alto modulo, disposta sull’asse neutro per ridurre l’allungamento residuo dopo il rodaggio. Sotto la corda si trova la mescola di compressione, tipicamente in CR (policloroprene) rinforzato con cariche di carbon black, che assorbe i carichi trasversali dei fianchi. La ricopertura in tela offre un coefficiente di attrito medio-basso ma molto stabile nel tempo, che rende la sezione C particolarmente tollerante a piccoli disallineamenti angolari (fino a circa 0,5° tra gli assi) e a variazioni termiche significative, con range di esercizio da -30 °C a +80 °C in continuo.
Lunghezze commerciali disponibili
Il range dimensionale della sezione C 22×14 è amplissimo. Le lunghezze standard partono dalla C-38, che corrisponde a una lunghezza interna Li di circa 965 mm (lunghezza primitiva Lp circa 1030 mm), fino a superare la C-500, con Li oltre i 12700 mm. In pratica esistono step commerciali ogni 25-50 mm nelle taglie corte, ogni 100 mm nelle taglie medie e ogni 200-250 mm nelle taglie lunghe. Le denominazioni più diffuse a magazzino includono C-56, C-64, C-71, C-75, C-85, C-90, C-100, C-112, C-125, C-140, C-158, C-180, C-200, C-225, C-250, C-280, C-315, C-355 e C-400. Per gli utilizzi con azionamenti multipli su compressori a pistoni o presse è normale trovare set matched di 6, 8, 10 fino a 25 cinghie in parallelo sulla stessa trasmissione, tutte selezionate con codice matched per garantire uniformità di lunghezza entro tolleranze RMA-IP.
Range di potenza trasmissibile
La sezione C 22×14 copre un intervallo di potenza molto ampio. In prima approssimazione, con puleggia da 200 mm di diametro primitivo e velocità di 1450 rpm, una singola cinghia C in mescola classica trasmette dai 15 ai 20 kW in servizio normale. Salendo con il diametro della puleggia motrice a 315-400 mm, la potenza per cinghia sale progressivamente fino a raggiungere i 35-45 kW per singola cinghia a 1450 rpm. Nei casi limite, con pulegge da 500 mm o superiori e mescole premium raw edge, si arriva anche a 60-100 kW per cinghia, ma è una zona applicativa ormai marginale rispetto alla SPC.
Va sottolineato che la potenza nominale va sempre corretta con i fattori di servizio (Cs), il fattore di correzione angolo di avvolgimento (C-alfa) e il fattore di lunghezza (CL). Per un compressore a pistoni bi-cilindrico che lavora 24 ore su 24 il coefficiente Cs si attesta tipicamente su valori compresi tra 1,3 e 1,5, mentre per una pressa eccentrica con volano il Cs può salire fino a 1,7-1,8 per gestire i picchi di coppia allo scocco.
Applicazioni tradizionali della sezione C
La sezione C 22×14 è storicamente la protagonista di tutti gli azionamenti industriali pesanti a media velocità. Vediamo i settori dove è ancora oggi la scelta di prima installazione o retrofit conservativo.
Compressori d’aria industriali
Nei compressori a pistoni di potenza compresa tra 100 e 500 HP (75-370 kW), la sezione C 22×14 è ancora oggi lo standard OEM su molti costruttori italiani ed europei di media-grande dimensione. Un compressore biancocilindrico da 150 kW con motore elettrico a 1450 rpm e volano-puleggia da 630 mm di diametro utilizza tipicamente un set matched di 8-10 cinghie C in parallelo, con lunghezze comprese tra C-225 e C-315. La ragione è duplice: la puleggia-volano ha inerzia elevata e riceve carichi impulsivi ad ogni compressione, e la sezione C offre la migliore combinazione di superficie di contatto trasversale e capacità di assorbire vibrazioni torsionali.
Ventole industriali heavy-duty
Le ventole di aspirazione centrifughe per impianti di aspirazione trucioli, forni industriali e cabine di verniciatura da 75 a 250 kW impiegano frequentemente cinghie C. Qui il grande diametro puleggia dettato dalla velocità della girante (spesso 900-1200 rpm) rende la trapezoidale classica particolarmente efficiente, e l’ampia superficie di dispersione termica del profilo alto 14 mm garantisce che le temperature di esercizio restino sotto i 70 °C anche in servizio continuo.
Molini, trance e presse
Nei molini a martelli e nei molini a rulli del settore mangimistico e cerealicolo, la sezione C è insostituibile per la sua capacità di gestire i sovraccarichi improvvisi quando un corpo estraneo entra nella camera di macinazione. Analogamente, nelle trance meccaniche e nelle presse eccentriche da 100 a 400 tonnellate, la coppia di picco al momento dell’impatto viene assorbita meglio da un set multiplo di cinghie C rispetto a un pari-potenza SPC, perché la maggiore massa di elastomero smorza in modo naturale le oscillazioni torsionali.
Confronto tecnico con la sezione stretta SPC
Il confronto fondamentale che ogni progettista o manutentore si trova a fare è quello tra la sezione C 22×14 classica e la sezione stretta SPC 22×18. Entrambe hanno la stessa larghezza superiore nominale (22 mm), ma la SPC è più alta (18 mm contro 14 mm) e ha una geometria più snella con angolo dei fianchi mantenuto a 40°.
Vantaggi della SPC
La SPC, grazie al maggiore rapporto altezza/larghezza e alle mescole raw edge cogged premium, trasmette mediamente il +50% di potenza a parità di ingombro laterale. Questo significa che un azionamento che oggi richiede 8 cinghie C può essere ricostruito con 4-5 cinghie SPC, riducendo l’ingombro del volano-puleggia e la massa complessiva della trasmissione. La SPC lavora anche a velocità periferiche più alte (fino a 40 m/s contro i 30 m/s tipici della C classica), rende meno calore per attrito grazie alla minore superficie di flessione, e richiede tensioni di installazione più stabili nel tempo grazie alla corda in poliestere aramidico o Kevlar delle serie premium.
Limiti della SPC e vincoli di retrofit
Il rovescio della medaglia è però consistente. La SPC richiede pulegge dedicate con canale a profilo stretto SPC, che non sono intercambiabili con le pulegge C. In un retrofit di un compressore o di un molino già installato, sostituire le pulegge significa affrontare un costo che può oscillare tra 800 e 3500 euro per singola puleggia, a seconda del diametro e del numero di gole. Se consideriamo che molte macchine hanno una puleggia motrice e una puleggia condotta, il costo di conversione può facilmente superare i 5000-7000 euro solo per la ferramenta, senza contare fermo macchina e manodopera di allineamento.
Inoltre, la SPC è più sensibile ai disallineamenti (tolleranza sotto 0,25°) e ai picchi di coppia con inversioni brusche, perché la corda ad alto modulo trasmette shock impulsivi in modo meno smorzato rispetto alla mescola più elastica della C classica. Per applicazioni con volano-puleggia inerziale e cicli di lavoro molto variabili (come le presse eccentriche), la SPC può presentare fenomeni di fatica precoce sui fianchi.
Quando la sezione C 22×14 resta la scelta migliore
Alla luce di questo confronto, ci sono situazioni concrete in cui la sezione C 22×14 rimane oggi la soluzione tecnicamente ed economicamente preferibile.
- Retrofit di macchine esistenti: quando il costo di sostituzione delle pulegge SPC supera il valore residuo della macchina o l’ammortamento previsto nei successivi 3-5 anni, mantenere la sezione C è economicamente razionale.
- Applicazioni con Cs elevato: presse, trance, laminatoi e macchine con picchi di coppia superiori al 200% della coppia nominale beneficiano della maggiore capacità di smorzamento della C classica.
- Ambienti gravosi: dove la ricopertura in tela offre una barriera aggiuntiva contro polvere abrasiva, farine, cementi o schizzi di olio idraulico.
- Manutenzione da magazzino ricambi standard: molti stabilimenti hanno decenni di scorte in sezione C e mantengono un unico standard interno per semplificare la gestione ricambi.
- OEM di serie: costruttori di ventole, compressori e molini che non hanno riprogettato la piattaforma trasmissione continuano a specificare C 22×14 sui disegni originali, e i manutentori mantengono la specifica per non invalidare garanzie o certificazioni CE.
- Bassa potenza specifica: nelle applicazioni in cui la SPC risulterebbe fortemente sovradimensionata (potenze contenute con richiesta di ridondanza multipla), il numero elevato di cinghie C piccole offre maggiore ridondanza in caso di rottura di una singola cinghia.
Panoramica dei principali brand e linee di prodotto
Sul mercato professionale italiano ed europeo, la sezione C 22×14 è offerta da tutti i principali produttori mondiali di cinghie industriali. Di seguito una panoramica delle linee più diffuse, con riferimenti diretti alle serie che è possibile ordinare sul catalogo CinghieShop.
Optibelt VB
La linea Optibelt VB è la trapezoidale classica ricoperta del produttore tedesco Optibelt, disponibile in tutte le sezioni normalizzate ISO 4184 e quindi anche in C 22×14. Realizzata con mescola CR ad alta resistenza all’olio, corda in poliestere trattata con adesivo RFL e ricopertura in tela gommata a doppio strato, la Optibelt VB è la scelta di riferimento per applicazioni standard nell’industria pesante europea. La produzione è ancora in gran parte tedesca e la garanzia sui difetti di fabbricazione è tipicamente di 24 mesi. Il prodotto è particolarmente indicato per compressori a pistoni, ventole industriali e trasmissioni con azionamento multiplo.
Gates Hi-Power II C
La linea Gates Hi-Power II in sezione C è la trapezoidale classica del gruppo americano Gates, progettata per un uplift di potenza del 15-25% rispetto alle cinghie C standard di generazione precedente. Le caratteristiche distintive sono il compound Flexweave (mescola CR con carica di silicati micronizzati) e la corda in poliestere Flex-Bonded che riduce l’allungamento residuo a meno dell’1,5% dopo 500 ore di esercizio. Ideale per applicazioni che richiedono elevata affidabilità e intervalli di manutenzione estesi.
Continental Conti V C
La sezione C classica di Continental Conti V è un prodotto molto diffuso nell’industria italiana, con eccellente rapporto qualità-prezzo e disponibilità immediata da magazzino nazionale nelle taglie da C-38 fino a C-400. Il compound è ottimizzato per uso continuo in ambienti a temperatura fino a 80 °C ed è compatibile con la lubrificazione a nebbia d’olio tipica dei compressori bicilindrici.
Optibelt Super X-Power SPC (per confronto stretta)
Chi valuta il retrofit verso la sezione stretta trova nella Optibelt Super X-Power SPC la controparte diretta ad alte prestazioni. Si tratta di una cinghia raw edge cogged con dentatura sul lato interno, corda in poliestere ad alto modulo e mescola CR premium. Rispetto alla VB classica in C, la Super X-Power SPC trasmette il +50% di potenza a parità di larghezza laterale e consente pulegge fino al 30% più piccole. È la scelta di prima installazione su OEM di ultima generazione. Per approfondire le opzioni disponibili è utile navigare la sezione cinghie trapezoidali del catalogo.
Optibelt KB e Optibelt Blue Power
All’interno del range Optibelt, la KB è la variante raw edge cogged classica in sezione C, offerta come alternativa alla VB per applicazioni ad alta velocità o con pulegge di piccolo diametro. La Optibelt Blue Power, invece, è una serie premium disponibile in sezioni strette SPZ, SPA, SPB e SPC che rappresenta il vertice tecnologico dell’offerta: mescola HPBR resistente all’olio e ad alta temperatura, corda aramidica, garanzia estesa. La Blue Power SPC è spesso indicata come riferimento per il calcolo del payback in caso di conversione da C classica.
Compound: classico wrapped vs raw edge cogged
Un aspetto tecnico fondamentale nella scelta della sezione C 22×14 è la struttura della cinghia. Due sono le varianti principali disponibili sul mercato.
Wrapped (ricoperta in tela)
La variante wrapped è la costruzione classica: il corpo della cinghia è completamente avvolto in tela gommata su entrambi i lati e sui fianchi. Vantaggi: elevata resistenza all’abrasione, ottima protezione contro oli, chimici e polveri, coefficiente di attrito stabile nel tempo, tolleranza al disallineamento migliore. Svantaggi: leggera perdita di potenza per attrito interno nella tela, temperatura di esercizio inferiore rispetto alla raw edge, rendimento sui piccoli diametri limitato dalla resistenza a flessione.
Raw edge cogged (fianchi vivi e dentata)
La variante raw edge cogged presenta i fianchi non ricoperti (mescola nuda a contatto con la puleggia) e una dentatura trasversale sul lato interno che riduce la sezione resistente al momento della flessione. Vantaggi: rendimento superiore fino al +3-4% rispetto alla wrapped, temperatura di esercizio fino a 90-100 °C, compatibilità con pulegge di piccolo diametro (importante nelle applicazioni compatte), minore accumulo termico a velocità elevate. Svantaggi: minore resistenza all’abrasione dei fianchi, maggiore sensibilità agli oli aggressivi e ai solventi, costo unitario superiore del 20-40%.
Domande frequenti sulla sezione C 22×14
La sezione C 22×14 è ancora prodotta dai principali brand?
Sì, la sezione C 22×14 è tuttora prodotta da tutti i principali fabbricanti mondiali (Optibelt, Gates, Continental, Mitsuboshi, Megadyne) sia nella variante wrapped classica sia in raw edge cogged. La disponibilità a magazzino è ottima per tutte le lunghezze standard dalla C-38 alla C-400, e ordinabile su richiesta fino alle taglie speciali oltre C-500. Il volume produttivo è ancora molto elevato perché il parco macchine installato con questa sezione supera i 40 anni di storia industriale ed è distribuito in tutti i settori manifatturieri.
Posso montare una cinghia SPC 22×18 al posto di una C 22×14?
No, non è possibile. Le due sezioni hanno geometrie di canale-puleggia diverse: la SPC richiede pulegge dedicate con profilo stretto, angolo diverso e altezza di canale maggiore. Montare una SPC su puleggia C causerebbe contatto sul fondo del canale, perdita di attrito sui fianchi, slittamento e rapida usura sia della cinghia sia della puleggia. Per convertire una trasmissione da C a SPC è indispensabile sostituire anche entrambe le pulegge con versioni corrette in profilo SPC.
Come scelgo tra Optibelt VB, Gates Hi-Power II C e Continental Conti V C?
Le tre serie sono tecnicamente equivalenti per la maggior parte delle applicazioni standard. La scelta si basa in genere su tre criteri: disponibilità immediata della taglia richiesta, standardizzazione con eventuali cinghie già presenti in stabilimento (per uniformità di manutenzione), e servizio-post vendita del fornitore locale. Per applicazioni critiche a servizio continuo 24/7 (compressori, ventole, molini con rischio fermo produzione elevato) è consigliabile privilegiare Optibelt VB o Gates Hi-Power II C per il maggiore controllo qualità e la tracciabilità del lotto produttivo.
Quanto dura una cinghia C 22×14 in servizio continuo?
La durata utile di una cinghia C 22×14 in servizio continuo dipende da molti fattori (Cs, temperatura, allineamento, tensione, qualità del compound). In condizioni normali su un compressore a pistoni ben tensionato, con temperatura media di 60 °C e allineamento entro 0,3°, una cinghia Optibelt VB o Gates Hi-Power II C può superare le 18.000-25.000 ore di esercizio prima di richiedere sostituzione preventiva. Le raw edge cogged premium in condizioni favorevoli possono arrivare a 30.000 ore. Fattori come tensione errata (troppo bassa favorisce lo slittamento, troppo alta stressa cuscinetti e corda), disallineamento superiore a 0,5°, contaminazione da olio idraulico o esposizione a raggi UV diretti riducono drasticamente la vita utile anche del 50-70%.
Conclusioni operative
La sezione C 22×14 non è affatto una tecnologia superata. Rimane una scelta razionale, tecnicamente valida e spesso economicamente preferibile in tutte le situazioni di retrofit su macchine industriali esistenti, di manutenzione di parchi macchine consolidati e di applicazioni con elevata inerzia e picchi di coppia significativi. La sezione stretta SPC è indubbiamente più efficiente in nuova installazione OEM, ma il costo del cambio pulegge, l’obbligatorietà di allineamenti serrati e la minore tolleranza agli shock rendono la conversione non sempre conveniente. Il criterio decisionale corretto è sempre un’analisi del ciclo di vita complessivo, che consideri costo pulegge, costo cinghie annuo, consumo energetico e ore di fermo macchina previste nell’orizzonte di ammortamento.
