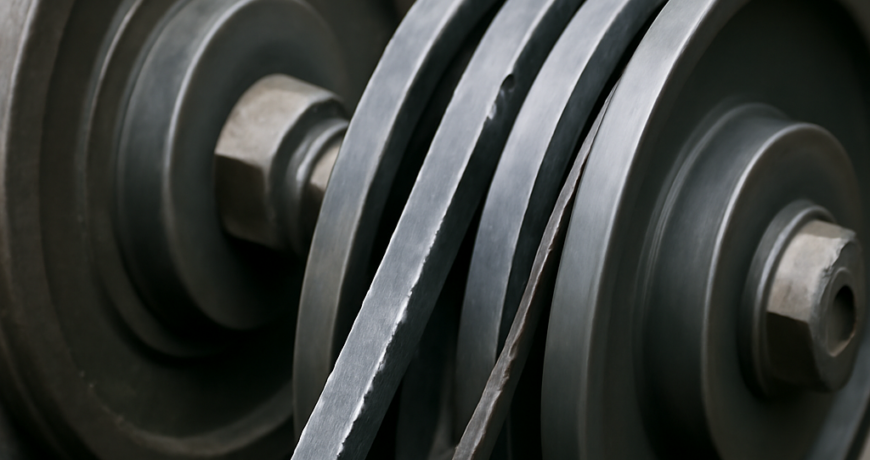

Sulle trasmissioni a cinghie multiple, dove più cinghie trapezoidali lavorano affiancate sulla stessa coppia di pulegge per trasmettere potenze che una sola cinghia non potrebbe reggere, esiste una regola che viene ignorata più spesso di quanto si pensi: quando una cinghia del gruppo cede o mostra usura avanzata, andrebbe sostituito l’intero set (matched set), non solo la cinghia danneggiata. à una regola che sembra un inutile eccesso di prudenza finché non si vede cosa succede a ignorarla.
Cosa significa davvero “matched set”
Le cinghie prodotte per lavorare in set multipli vengono selezionate dal produttore in base alla lunghezza effettiva, misurata con tolleranze molto più strette rispetto a una cinghia singola destinata all’uso individuale, proprio perché su un set multiplo anche una differenza di pochi millimetri tra le cinghie del gruppo altera sensibilmente la ripartizione del carico. Una cinghia leggermente più corta delle altre nello stesso set lavora più tesa e trasmette una quota di potenza superiore alla propria progettazione, mentre le cinghie più lunghe del set lavorano scariche e possono arrivare a slittare anche se il tensionamento medio del gruppo sembra corretto.
Perché sostituire una sola cinghia peggiora il problema
Quando si sostituisce solo la cinghia danneggiata di un set con una nuova, questa nuova cinghia ha una lunghezza effettiva leggermente diversa dalle cinghie rimaste, che nel frattempo si sono allungate per l’uso e hanno perso una parte della tensione originale. Il risultato è che la cinghia nuova, più corta relativamente alle altre ormai allungate, finisce per lavorare quasi da sola, sovraccaricata rispetto al resto del set, e cede a sua volta in un tempo molto più breve di quanto ci si aspetterebbe da una cinghia nuova, generando la falsa impressione che il marchio o il lotto della cinghia sostituita fosse difettoso quando il problema è in realtà lo squilibrio strutturale introdotto dalla sostituzione parziale.
Come riconoscere un set da sostituire per intero
I segnali che indicano la necessità di sostituire l’intero set, e non solo la cinghia più danneggiata, includono una differenza visibile di tensione tra le cinghie del gruppo a macchina ferma, un’usura visibilmente più avanzata su una o due cinghie rispetto alle altre, e ore di funzionamento complessive che si avvicinano alla vita utile prevista per il set nel suo insieme, anche se solo una cinghia mostra segni evidenti di cedimento imminente. In generale, se il set ha già superato la metà della vita utile prevista quando una cinghia cede, conviene quasi sempre sostituirlo per intero piuttosto che rincorrere sostituzioni parziali ripetute nel tempo.
Applicazioni tipiche dei set multipli
I set di cinghie multiple si trovano tipicamente su compressori industriali di media e grande potenza, su ventilatori industriali di grandi dimensioni, su alcune trasmissioni agricole ad alta potenza come mietitrebbie e trebbiatrici, e su impianti di pompaggio dove la potenza richiesta supera quella trasmissibile da una singola cinghia nella sezione disponibile. In tutte queste applicazioni, tenere a magazzino un set completo di ricambio, piuttosto che singole cinghie sparse, è la strategia di scorta più sensata per chi vuole evitare il problema dello squilibrio da sostituzione parziale.
Marcatura e verifica della lunghezza effettiva
I set matched vengono generalmente forniti con una marcatura specifica sulla cinghia stessa, spesso un codice numerico o alfanumerico che identifica il gruppo di lunghezza effettiva a cui appartiene, distinto dalla sola lunghezza nominale dichiarata a catalogo. Prima di ordinare un set di ricambio, verificare questa marcatura sul set esistente, quando ancora leggibile, permette di ordinare esattamente lo stesso gruppo di tolleranza, un dettaglio che molte officine ignorano ordinando semplicemente la sezione e la lunghezza nominale senza considerare che due cinghie della stessa sigla nominale possono comunque appartenere a gruppi di tolleranza diversi.
Il ruolo del tensionamento nei set multipli
Tensionare correttamente un set multiplo richiede un’attenzione diversa rispetto a una cinghia singola: la misura della frequenza va effettuata su ciascuna cinghia del gruppo separatamente, non su una sola presa come riferimento per tutte, perché anche cinghie dello stesso gruppo di tolleranza possono mostrare piccole differenze di frequenza dovute a variazioni locali di temperatura o di appoggio sulla puleggia. Un tensionamento medio calcolato su una sola cinghia del set, per quanto tentazione comprensibile per risparmiare tempo, rischia di lasciare alcune cinghie del gruppo leggermente sotto-tese e altre leggermente sovra-tese, vanificando parte del vantaggio di uniformità che il matched set dovrebbe garantire fin dall’origine.
Un ulteriore accorgimento pratico riguarda il periodo di rodaggio dopo la sostituzione: nelle prime ore di funzionamento un set multiplo tende ad assestarsi leggermente, ed è buona pratica ricontrollare il tensionamento di tutte le cinghie del gruppo dopo le prime 24-48 ore di lavoro, non solo al montaggio iniziale, per correggere l’eventuale calo di tensione dovuto all’assestamento dei materiali prima che si traduca in uno slittamento asimmetrico tra le cinghie del set.
Per approfondire il tema delle temperature che influenzano l’assestamento iniziale di una cinghia, la nostra guida su cosa cambia per una cinghia all’avviamento a freddo tratta un fattore che incide anche sui set multipli nei primi cicli dopo la sostituzione, mentre l’articolo sulle cinghie AT10 in poliuretano approfondisce un’altra famiglia dove la precisione dimensionale è altrettanto critica.
Trovi la gamma delle cinghie trapezoidali lisce nelle sezioni classiche e strette e le cinghie a nervature Poly-V, entrambe disponibili anche in configurazione per set multipli.
Domande frequenti
Posso sostituire solo la cinghia rotta di un set multiplo in emergenza?
Come soluzione temporanea sì, ma va programmata al più presto la sostituzione dell’intero set, perché lo squilibrio introdotto accelera l’usura delle altre cinghie.
Come riconosco un set matched dalla cinghia singola standard?
Cerca una marcatura specifica sulla cinghia, spesso un codice che identifica il gruppo di tolleranza di lunghezza effettiva, distinto dalla sola sigla nominale.
Conviene tenere un set completo di scorta invece di singole cinghie?
Sì, per le trasmissioni che usano set multipli è la strategia più sicura, perché evita il rischio di introdurre uno squilibrio con una sostituzione parziale.
Quante cinghie compongono tipicamente un set multiplo?
Varia da tre a sei o più a seconda della potenza da trasmettere e della sezione utilizzata, senza un numero fisso valido per tutte le applicazioni.
Un set multiplo dura di più di una singola cinghia equivalente?
A parità di condizioni sì, ma solo se gestito correttamente: le sostituzioni parziali ripetute possono ridurre la vita utile complessiva rispetto a una gestione corretta del set.
Se non sei sicuro di come identificare il gruppo di tolleranza del tuo set multiplo, il nostro supporto tecnico può aiutarti a verificarlo prima dell’ordine.
