Sezioni SPA, SPB, SPZ: differenze pratiche e applicazioni

Nel mondo della trasmissione di potenza a cinghia, la scelta della sezione corretta rappresenta uno degli aspetti più critici per garantire efficienza, durata e affidabilità di un impianto. Le sezioni SPA, SPB e SPZ appartengono alla famiglia delle cinghie trapezoidali strette rivestite (in inglese narrow section wrapped V-belts) e sono normate a livello internazionale dalla ISO 4184 e, in ambito europeo/tedesco, dalla DIN 7753. Rispetto alle classiche sezioni Z, A, B e C, le narrow offrono un rapporto potenza/ingombro nettamente superiore e sono oggi lo standard di riferimento in moltissime applicazioni industriali. In questa guida tecnica vediamo nel dettaglio le differenze dimensionali, i vantaggi costruttivi, i campi applicativi tipici e le accortezze necessarie quando si sostituisce una trasmissione classica con una narrow.

Che cosa sono le cinghie trapezoidali strette

Le cinghie trapezoidali strette sono cinghie di trasmissione a sezione trapezoidale con un profilo caratterizzato da una altezza maggiore in rapporto alla larghezza rispetto alle cinghie trapezoidali classiche. Questo cambio geometrico, apparentemente banale, ha conseguenze meccaniche molto importanti: il profilo più alto e stretto permette una migliore distribuzione delle tensioni sul cuore resistente della cinghia e una maggiore superficie di contatto sui fianchi della puleggia, dove effettivamente avviene la trasmissione della potenza per attrito.

La sigla iniziale “SP” deriva dall’inglese Small Profile o dal tedesco Schmal Profil, entrambi con lo stesso significato di “profilo stretto”. La lettera successiva (Z, A, B, C) indica invece la dimensione crescente della sezione. L’angolo di gola nominale è pari a 40° per tutte le sezioni narrow, valore standardizzato che permette una geometria di accoppiamento coerente tra cinghia e puleggia.

Le cinghie narrow sono definite wrapped (rivestite) perché presentano un rivestimento esterno in tela gommata che avvolge completamente il corpo della cinghia. Questa fasciatura protegge il compound interno dall’attrito, dalle polveri, dagli oli e dalle radiazioni UV, garantendo al contempo un coefficiente di attrito controllato e stabile nel tempo. Esistono anche varianti raw-edge (a fianchi tagliati), ma la costruzione wrapped rimane la più diffusa nelle applicazioni industriali generaliste per la sua robustezza.

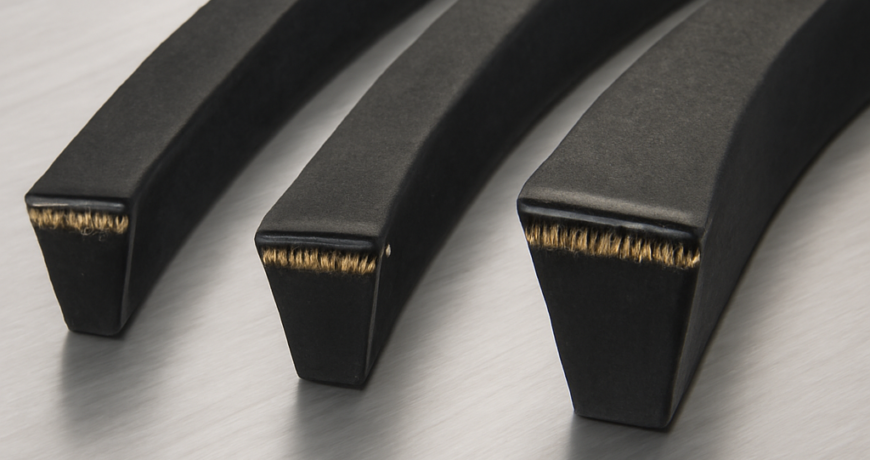

Dimensioni normate: SPZ, SPA, SPB e SPC

La normativa ISO 4184 definisce quattro sezioni per le cinghie trapezoidali strette. Le dimensioni fondamentali, espresse come larghezza superiore per altezza, sono le seguenti:

• SPZ: larghezza superiore 9,7 mm, altezza 8 mm. È la più piccola delle narrow di uso comune, adatta a trasmissioni compatte e potenze medio-basse.
• SPA: larghezza superiore 12,7 mm, altezza 10 mm. Sezione intermedia, estremamente diffusa nell’industria manifatturiera per potenze medie.
• SPB: larghezza superiore 16,3 mm, altezza 13 mm. Sezione robusta per trasmissioni industriali di potenza elevata.
• SPC: larghezza superiore 22 mm, altezza 18 mm. È la più grande delle narrow, riservata ad applicazioni gravose come grandi compressori, frantoi, molini, ventilatori industriali di grande diametro.

Per confronto, le corrispondenti sezioni classiche hanno un rapporto altezza/larghezza inferiore. Ad esempio la sezione classica A ha 13 mm di larghezza per 8 mm di altezza, mentre la corrispondente SPA passa a 12,7 x 10 mm: la larghezza è leggermente inferiore, ma l’altezza cresce del 25%. È proprio questo aumento di altezza a spostare il baricentro del cuore resistente in una posizione più favorevole rispetto al centro di flessione, riducendo le tensioni parassite in ingresso e uscita dalla puleggia.

Marcatura e lettura del codice

La marcatura standard riportata sul dorso della cinghia segue una convenzione semplice: sezione seguita dalla lunghezza primitiva in millimetri. Ad esempio SPA 1250 identifica una cinghia di sezione SPA con lunghezza primitiva 1250 mm. La lunghezza primitiva (in inglese datum length o pitch length) è la lunghezza misurata sulla linea neutra della cinghia, che coincide approssimativamente con la posizione del cuore resistente in trefoli. Alcune marcature possono includere anche la lunghezza esterna (Le) o interna (Li), ma per l’acquisto e la sostituzione fa fede sempre la lunghezza primitiva Ld o Lp.

Confronto tecnico con le cinghie trapezoidali classiche

Le differenze tra narrow e classiche non si limitano alla geometria della sezione. Vi sono conseguenze operative concrete che meritano di essere analizzate:

• Densità di potenza superiore: a parità di ingombro trasversale, una trasmissione con cinghie narrow può trasmettere fino al 40% di potenza in più rispetto a una trasmissione con classiche. Questo si traduce, a parità di potenza richiesta, in un numero minore di cinghie parallele necessarie e in un ingombro complessivo ridotto della trasmissione.
• Minori tensioni statiche sugli assi: la maggiore efficienza di trasmissione richiede un pretensionamento inferiore per garantire la stessa capacità di aderenza. Ne conseguono carichi radiali più contenuti sui cuscinetti dei motori e degli alberi condotti, con benefici in termini di durata dei componenti.
• Diametri di puleggia minimi ridotti: la costruzione narrow tollera flessioni più severe, permettendo l’uso di pulegge motrici di diametro inferiore. Questo è particolarmente utile in applicazioni ad alto rapporto di trasmissione, dove la puleggia piccola è spesso il collo di bottiglia dimensionale.
• Efficienza energetica: minori perdite per flessione e migliore aderenza si traducono in efficienza di trasmissione tipicamente superiore al 96-97% in condizioni ottimali, contro il 93-95% delle sezioni classiche.
• Velocità periferiche più elevate: le narrow tollerano velocità periferiche fino a 40-42 m/s in configurazioni standard, contro i 30 m/s tipici delle classiche.

Va detto che le classiche non sono obsolete: rimangono valide in applicazioni a bassa velocità, in ambienti particolarmente ostili o quando la trasmissione è già progettata e collaudata con quella sezione. Tuttavia, per progetti nuovi e per repowering di impianti esistenti, le narrow rappresentano quasi sempre la scelta tecnicamente più razionale.

Attenzione al retrofit: le pulegge non sono intercambiabili

Uno degli errori più frequenti nella manutenzione industriale è pensare che una cinghia SPA possa girare su una puleggia progettata per cinghia A, o una SPB su una puleggia per sezione B. Questo è tecnicamente scorretto e produce guasti prematuri. Le gole delle pulegge per cinghie narrow sono normate dalla ISO 4183 e hanno dimensioni specifiche diverse rispetto alle gole per cinghie classiche normate dalla ISO 4183 stessa (che copre entrambe le famiglie con tabelle differenti).

La differenza fondamentale sta nell’ampiezza della gola misurata alla profondità del riferimento e nella profondità totale della gola stessa. Una cinghia narrow inserita in una gola classica non poggia correttamente sui fianchi ma tende ad appoggiarsi sul fondo, oppure a scivolare in altezza modificando il rapporto di trasmissione effettivo e generando surriscaldamento. Viceversa, una cinghia classica in una gola narrow lavora sopra il livello di riferimento con contatto ridotto e perdita di aderenza.

Quando si decide di migrare da una trasmissione classica a una narrow (operazione tecnicamente vantaggiosa) è dunque obbligatorio sostituire anche le pulegge con modelli ISO 4183 specifici per la sezione scelta. Il costo aggiuntivo viene ampiamente ripagato dai vantaggi in termini di durata, efficienza e riduzione dei carichi. Per approfondire la scelta è possibile consultare il catalogo CinghieShop, dove trovare sia le cinghie sia le pulegge dedicate.

Campi applicativi tipici delle sezioni SPZ, SPA e SPB

Ciascuna sezione ha un intervallo di potenza e velocità in cui esprime al meglio le proprie caratteristiche. Le linee guida seguenti sono indicative e vanno sempre incrociate con i diagrammi di potenza forniti dai costruttori:

SPZ: la sezione compatta

• Range di potenza tipico: fino a 4-5 kW per cinghia singola in configurazioni standard.
• Applicazioni: elettrodomestici professionali (lavatrici industriali, essiccatoi), piccoli motori elettrici, ventilatori assiali e centrifughi di media portata, pompe centrifughe fino a 4-5 kW, compressori di piccola taglia, macchine per il fai da te professionale, trasportatori leggeri.
• Diametri minimi di puleggia: tipicamente a partire da 63 mm.

SPA: il tuttofare industriale

• Range di potenza tipico: 5-20 kW per cinghia singola.
• Applicazioni: compressori a vite e a pistoni di taglia media, macchine utensili leggere e medie (torni, frese, seghe a nastro industriali), pompe di processo, ventilatori industriali, agitatori per l’industria chimica, macchine agricole, granulatori.
• Diametri minimi di puleggia: tipicamente a partire da 90 mm.

SPB: la scelta per la potenza elevata

• Range di potenza tipico: 20-100 kW per cinghia singola, con configurazioni multiple per potenze superiori.
• Applicazioni: compressori industriali di grande taglia, ventilatori centrifughi ad alta portata, mulini a martelli, frantumatori, betoniere industriali, azionamenti principali di macchinari pesanti, pompe centrifughe di grande portata per acquedotti e industria estrattiva.
• Diametri minimi di puleggia: tipicamente a partire da 140 mm.

Per un approfondimento sulle diverse tipologie disponibili in commercio è utile consultare la sezione dedicata alle cinghie trapezoidali, dove si trovano sia le sezioni narrow che quelle classiche.

Materiali e compound: cosa c’è dentro una cinghia narrow

La costruzione interna di una cinghia trapezoidale stretta è un compromesso tra rigidezza, flessibilità, resistenza alla trazione e resistenza chimica. Gli elementi costitutivi principali sono:

• Cuore resistente (tension member): costituito da corde di poliestere ad alto modulo elastico nella versione standard. Il poliestere garantisce bassa deformazione a caldo, ottima stabilità dimensionale nel tempo e resistenza alla fatica flessionale. Per applicazioni ad alta potenza specifica o soggette a picchi di coppia si utilizzano corde in fibra aramidica (tipo Kevlar), che offrono resistenza alla trazione fino a cinque volte superiore rispetto al poliestere e minor allungamento residuo.
• Compound base: mescole di gomma sintetica (tipicamente cloroprene o polimeri EPDM ad alte prestazioni) additivate con cariche rinforzanti come nerofumo e con antiossidanti. Il compound deve garantire adesione al cuore resistente, elasticità controllata e resistenza a temperature di esercizio comprese tra -30 e +80 °C in condizioni standard, con varianti heat-resistant fino a +100/110 °C.
• Rivestimento esterno: tessuto in cotone o poliestere gommato che protegge la cinghia da agenti esterni e garantisce un coefficiente di attrito stabile contro i fianchi della puleggia. Il rivestimento è ciò che differenzia le wrapped dalle raw-edge.

Antistaticità e conducibilità

Molte cinghie narrow di produzione professionale sono realizzate con compound antistatici conformi alla norma ISO 1813, che impone una resistenza elettrica inferiore a un valore soglia. Questa caratteristica è fondamentale in ambienti con rischio di esplosione (zona ATEX) e in generale in tutti gli impianti dove l’accumulo di cariche elettrostatiche potrebbe causare scariche pericolose o disturbi elettromagnetici.

I principali marchi di riferimento

Il mercato professionale delle cinghie trapezoidali strette è dominato da alcuni produttori storici, ciascuno con una propria gamma di prodotti specificamente dedicata alle sezioni SPZ, SPA, SPB e SPC:

• Optibelt: casa tedesca con una gamma articolata. Le serie Super X-Power (SPZ, SPA, SPB, SPC) rappresentano lo standard di riferimento, mentre la Super XE-Power Pro raw-edge dentata offre prestazioni superiori in applicazioni ad alto rendimento. Optibelt produce anche le serie classiche VB e KB per le sezioni tradizionali.
• Gates: multinazionale statunitense storicamente leader nella trasmissione di potenza. La gamma Predator è indicata per applicazioni gravose e ad alta coppia, mentre la Hi-Power PowerBand offre versioni multiple pre-assemblate per limitare le vibrazioni in trasmissioni parallele.
• Continental / ContiTech: la Conti V Advance è la linea di riferimento per uso industriale generalista, mentre la Elite Power è pensata per applicazioni ad alto rendimento energetico e lunga durata.
• Dayco: produttore con forte tradizione automotive e industriale, offre gamme complete di narrow per manutenzione e sostituzione OEM.

La scelta del marchio incide sulla durata attesa, sulla stabilità dimensionale nel tempo (importante nelle trasmissioni parallele multiple, dove le cinghie devono lavorare in modo omogeneo) e sulla disponibilità di certificazioni specifiche come l’antistaticità o la resistenza a oli e sostanze chimiche.

Come dimensionare correttamente una trasmissione narrow

La progettazione di una trasmissione a cinghia narrow segue una procedura standard che può essere sintetizzata nei passaggi seguenti:

1. Determinazione della potenza di progetto: si moltiplica la potenza nominale del motore per un fattore di servizio che tiene conto della natura del carico (uniforme, con urti leggeri, con urti pesanti), delle ore di funzionamento e delle condizioni ambientali.
2. Scelta preliminare della sezione: sulla base di diagrammi potenza-velocità forniti dai costruttori si identifica la sezione (SPZ, SPA, SPB o SPC) più adatta al punto di lavoro.
3. Selezione dei diametri di puleggia: si scelgono i diametri primitivi di puleggia motrice e condotta rispettando il rapporto di trasmissione richiesto e i diametri minimi ammissibili per la sezione.
4. Calcolo dell’interasse e della lunghezza cinghia: si applicano le formule geometriche standard per determinare la lunghezza primitiva effettiva, arrotondando poi a un valore commerciale disponibile.
5. Verifica del numero di cinghie: si divide la potenza di progetto per la potenza trasmissibile da una singola cinghia (letta dalle tabelle in funzione di sezione, diametro, velocità e angolo di avvolgimento) per ottenere il numero di cinghie parallele necessarie.
6. Verifica del pretensionamento: si calcola la tensione statica iniziale che deve essere applicata alla cinghia e la si verifica con strumenti come il tensiometro a frequenza o a inflessione.

Domande frequenti sulle sezioni SPA, SPB, SPZ

Posso montare una SPA al posto di una A senza cambiare la puleggia?

No. Anche se le dimensioni esterne sembrano compatibili, le gole delle pulegge per sezione classica A e per sezione narrow SPA hanno geometrie diverse. Montare una SPA su una puleggia A porta a un appoggio anomalo, surriscaldamento, usura prematura e perdita di potenza trasmessa. Se si vuole passare da classiche a narrow occorre sostituire l’intero set puleggia+cinghia.

Qual è la vita media attesa di una cinghia narrow di qualità?

In condizioni operative corrette (pretensionamento adeguato, allineamento delle pulegge entro le tolleranze, temperatura ambiente sotto i 50 °C, assenza di contaminazioni da oli aggressivi), una cinghia narrow di marchio industriale ha una vita utile compresa tra 15.000 e 25.000 ore di funzionamento. Errori di montaggio o disallineamenti anche minimi possono ridurre drasticamente questo valore.

Come si riconosce il momento della sostituzione?

I segnali tipici di fine vita di una cinghia narrow sono: allungamento progressivo con impossibilità di ripristinare il pretensionamento entro la corsa di regolazione, comparsa di crepe trasversali sul dorso o sui fianchi, presenza di polvere di gomma nera nei pressi delle pulegge, rumore di stridio o slittamento durante gli avviamenti sotto carico, perdita di scanalatura visibile sui fianchi. In trasmissioni multi-cinghia si consiglia sempre di sostituire l’intero set contemporaneamente, mai una sola cinghia, per garantire ripartizione uniforme del carico.

Quando conviene usare cuore in fibra aramidica invece del poliestere?

La fibra aramidica è consigliata in tre situazioni specifiche: quando la trasmissione è soggetta a picchi di coppia elevati (avviamenti di macchine a inerzia elevata, azionamenti di frantumatori); quando l’ingombro trasversale disponibile è ridotto e si desidera trasmettere la massima potenza possibile per unità di larghezza; quando si vuole mantenere una tensione di lavoro elevata senza rischiare l’allungamento residuo eccessivo tipico del poliestere sotto carico prolungato. Il costo maggiore dell’aramidica è ripagato in queste applicazioni da una durata sensibilmente più lunga.

Considerazioni finali sulla scelta della sezione

La corretta identificazione tra le sezioni SPA, SPB e SPZ non è mai un dettaglio, ma un elemento progettuale con conseguenze dirette su efficienza, consumi energetici, ingombro e costi di manutenzione dell’impianto. La regola pratica è quella di partire sempre dalla potenza da trasmettere e dalla velocità di rotazione della puleggia motrice, incrociando i due parametri sui diagrammi di selezione dei costruttori: il punto di lavoro cade tipicamente in una sola sezione narrow, ed è quella la scelta corretta. In caso di dubbio tra due sezioni adiacenti (ad esempio SPA e SPB), la scelta della sezione superiore consente ridondanza e margine di sicurezza, mentre la scelta della sezione inferiore con più cinghie in parallelo consente maggiore modularità in caso di sostituzioni e minore ingombro assiale delle pulegge. Entrambi gli approcci sono validi ed è compito del progettista bilanciare vincoli tecnici, economici e di manutenibilità in funzione dell’applicazione specifica.
