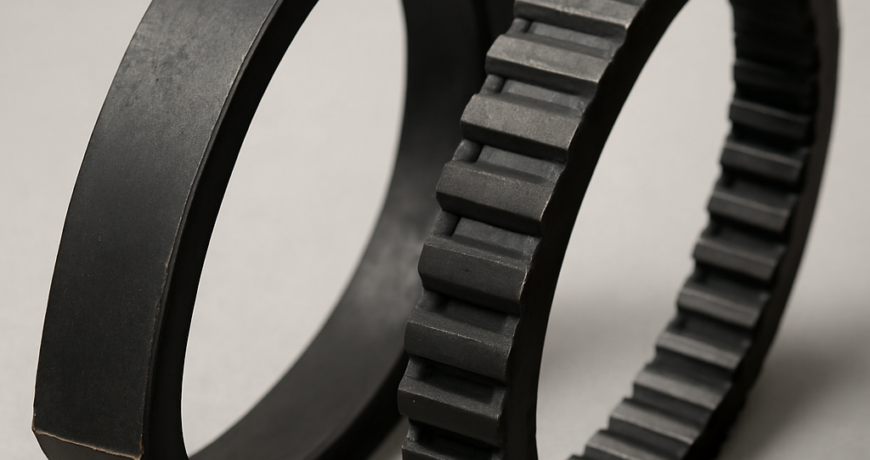

Cinghie trapezoidali lisce vs dentate: stessa sezione, prestazioni diverse

Cinghie trapezoidali dentate e cinghie trapezoidali lisce condividono lo stesso profilo a gola trapezoidale, le stesse sezioni normate e spesso lo stesso attacco a catalogo, ma sul banco di lavoro si comportano in modo diverso. La differenza non è estetica: la dentatura sul dorso interno cambia rigidità, dissipazione del calore e capacità di seguire pulegge piccole, e scegliere la versione sbagliata è una delle cause più frequenti di cinghie che si consumano prima del previsto pur essendo montate correttamente.

Cosa cambia dentro la gola della puleggia

Una cinghia trapezoidale liscia è un blocco di gomma pressoché continuo, con un’anima in poliestere o aramide annegata nello spessore e una copertura in tessuto gommato. Quando la cinghia si piega intorno a una puleggia piccola, lo strato interno viene compresso e quello esterno teso: più il diametro è ridotto, più questa flessione genera calore per isteresi. La versione dentata elimina parte della gomma sul lato interno con tacche trasversali, lasciando che il materiale si comprima nelle cave invece di deformarsi in blocco. Il risultato è una cinghia più flessibile, che scalda meno a parità di velocità e di diametro puleggia, e che tollera meglio le pulegge sotto i 100-120 mm di diametro primitivo dove la liscia comincia a soffrire.

Dove la dentatura guadagna rendimento

Sui variatori di velocità, sulle macchine agricole con pulegge strette e su molte macchine per il legno la dentata è ormai lo standard de facto, non per moda ma per numeri: la minore flessione a fatica si traduce in temperature di esercizio più basse, spesso di 8-15°C rispetto a una liscia identica per sezione e lunghezza nello stesso punto di lavoro, e questo si riflette direttamente sulla vita utile perché la gomma invecchia più lentamente sotto i 70°C che sopra. Marchi come Optibelt, con le linee Super X-Power e Alpha Torque, Gates con la serie Predator o ContiTech con Conti V propongono versioni dentate nelle stesse sezioni classiche e strette, pensate esplicitamente per sostituire la liscia senza cambiare puleggia quando il problema è la temperatura o il rendimento.

Dove la liscia resta la scelta più semplice

Non tutte le applicazioni traggono vantaggio dalla dentatura. Su trasmissioni con pulegge grandi, bassa velocità periferica e carichi stabili – tipico di molte macchine industriali pesanti in sezione C o SPC – la liscia costa meno a parità di prestazioni e non introduce punti di discontinuità superficiale che, in ambienti molto polverosi o abrasivi, possono accumulare sporco nelle tacche. Per chi gestisce un parco macchine con ricambi intercambiabili, restare sulla liscia semplifica anche la scorta a magazzino, perché elimina la necessità di tenere doppia variante per ogni sezione e lunghezza.

Sezioni e standard: dalla A alla C, dalla SPZ alla SPC

Le sezioni classiche A 13×8, B 17×11 e C 22×14 e le sezioni strette SPZ 9.7×8, SPA 12.7×10, SPB 16.3×13 e SPC 22×18 esistono entrambe in versione liscia e dentata secondo le tolleranze DIN 2215 e DIN 7753, con gli equivalenti ISO 4184 per le classiche e ISO 9982 per le strette. Il passaggio da una versione all’altra non richiede modifiche alla puleggia perché la larghezza esterna e l’angolo di gola restano identici: cambia solo la costruzione interna della cinghia. Questo è il motivo per cui, in molte schede tecniche, la dentata viene indicata come sostituto diretto della liscia nella stessa sigla, con l’aggiunta di una lettera o di un suffisso specifico del produttore.

Rendimento energetico e temperatura di esercizio

Su un motore che lavora molte ore al giorno, anche un paio di punti percentuali di rendimento in più pesano sulla bolletta elettrica nel corso dell’anno. Le cinghie dentate, flettendosi con meno perdite per isteresi, tendono a offrire un rendimento leggermente superiore rispetto alle equivalenti lisce, in particolare sotto i 140 mm di diametro puleggia motore. Il vantaggio si riduce progressivamente all’aumentare del diametro, fino a diventare trascurabile oltre i 250-300 mm, dove la scelta tra le due versioni diventa più una questione di costo e disponibilità che di prestazioni pure.

Quando conviene il passaggio da liscia a dentata

Ci sono tre segnali pratici che indicano quando vale la pena valutare il passaggio: la cinghia liscia che si consuma visibilmente più in fretta sul lato interno rispetto al previsto, temperature superficiali rilevate sopra i 90°C con un termometro a infrarossi durante il funzionamento normale, e rumore di scivolamento intermittente su pulegge piccole anche con tensionamento corretto. In tutti questi casi la dentata nella stessa sezione e lunghezza spesso risolve il problema senza altri interventi, perché agisce esattamente sulla causa – la rigidità a flessione – anziché sui sintomi.

Errori comuni nella sostituzione

L’errore più frequente è montare una dentata di lunghezza nominale identica alla liscia sostituita senza verificare la lunghezza effettiva a passo, perché i due costruttori misurano talvolta con criteri leggermente diversi e uno scarto di pochi millimetri cambia sensibilmente la tensione. Il secondo errore è ignorare la direzione di rotazione su cinghie dentate asimmetriche, rare ma presenti in alcune linee industriali. Il terzo, meno discusso, è tensionare una dentata come se fosse una liscia: essendo più flessibile, tende a sembrare meno tesa al tatto anche quando il valore di frequenza è corretto, e fidarsi solo della sensazione manuale porta quasi sempre a un tensionamento eccessivo.

Come scegliere in pratica senza cambiare puleggia

Il modo più affidabile per decidere resta partire dai dati della trasmissione esistente: diametro puleggia motore, potenza trasmessa, ore di funzionamento giornaliere e temperatura ambiente. Se il diametro motore è sotto i 120 mm e la macchina lavora più di sei ore al giorno, la dentata quasi sempre ripaga il piccolo sovrapprezzo iniziale in termini di vita utile. Se invece si tratta di una macchina a ciclo intermittente con pulegge oltre i 200 mm, la liscia resta la scelta più semplice ed economica, senza perdite di prestazione misurabili.

Verificare la gola della puleggia prima di cambiare famiglia

Prima di passare da liscia a dentata (o viceversa) vale la pena controllare lo stato della gola della puleggia, perché una gola usurata compromette qualunque cinghia si monti, indipendentemente dalla costruzione interna. Con un calibro per gole trapezoidali si verifica che il fianco non presenti la tipica lucidatura a specchio causata da anni di slittamento: se la cinghia nuova affonda visibilmente più della precedente, la gola si è allargata oltre tolleranza e la puleggia va sostituita insieme alla cinghia, altrimenti il problema di temperatura o slittamento si ripresenta in poche settimane. Sulle sezioni strette SPZ, SPA e SPB questo controllo è ancora più importante perché la tolleranza dell’angolo di gola (di norma 34°, 36° o 38° a seconda del diametro) è più stretta rispetto alle sezioni classiche, e un angolo sbagliato produce uno slittamento che nessuna scelta tra liscia e dentata può correggere.

Un secondo controllo utile riguarda l’allineamento assiale tra le pulegge motrice e condotta: la cinghia dentata, essendo più flessibile lateralmente, tende a mascherare un disallineamento lieve funzionando comunque in modo apparentemente regolare, mentre la stessa trasmissione con una liscia mostrerebbe subito rumore o vibrazione. Questo significa che passare alla dentata su una trasmissione già disallineata può nascondere il problema invece di risolverlo, con un’usura concentrata su un solo fianco che emerge solo a cinghia quasi esaurita. Vale quindi la pena controllare l’allineamento con una riga o un laser prima di attribuire un miglioramento di durata alla sola nuova costruzione della cinghia.

Sul catalogo trovi entrambe le famiglie pronte per il ricambio diretto: le cinghie trapezoidali lisce nelle sezioni classiche e strette, e le cinghie trapezoidali dentate per chi ha già individuato temperatura o rendimento come problema da risolvere. Per chi lavora anche con trasmissioni sincrone, può essere utile confrontare anche il funzionamento delle cinghie dentate sincrone, che seguono una logica di presa completamente diversa rispetto alla trapezoidale dentata descritta qui, e non vanno confuse nonostante il nome simile.

Domande frequenti

Una cinghia trapezoidale dentata dura di più di una liscia?

Nella maggior parte dei casi sì, soprattutto su pulegge piccole e cicli di lavoro lunghi, perché scalda meno a parità di condizioni. Su pulegge grandi e cicli brevi la differenza si riduce fino a diventare irrilevante.

Posso sostituire una liscia con una dentata senza cambiare la puleggia?

Sì, a parità di sezione e angolo di gola la puleggia non cambia. Serve solo verificare che la lunghezza a passo corrisponda esattamente, non solo la lunghezza esterna dichiarata.

La dentatura riduce la capacità di carico della cinghia?

No, a parità di sezione la capacità di trasmissione di potenza è sostanzialmente equivalente; cambia la gestione del calore, non la resistenza a trazione dell’anima portante.

Le cinghie dentate costano sempre di più?

In genere sì, con un sovrapprezzo che si aggira sul 10-20% rispetto alla liscia equivalente, ma il costo si ripaga rapidamente quando elimina sostituzioni premature dovute a surriscaldamento.

Conviene tenere entrambe le versioni a magazzino?

Per chi gestisce macchine eterogenee sì, ma per chi ha un parco macchine omogeneo spesso conviene standardizzare su una sola versione per ridurre le referenze a scorta.

Se hai dubbi su quale versione monta la tua macchina o vuoi confrontare le sigle prima di ordinare, il nostro supporto tecnico può aiutarti a verificare sezione, lunghezza a passo e disponibilità a magazzino prima dell’acquisto.
