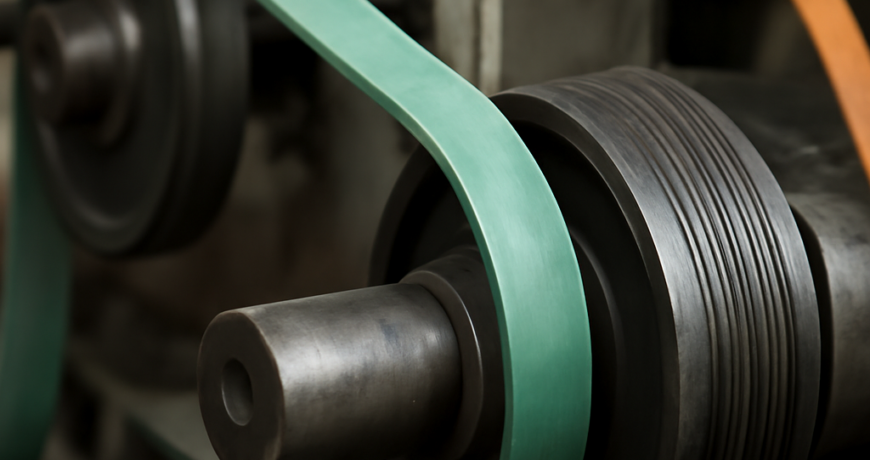

Esiste una famiglia di trasmissioni che non ha tenditori, non ha registri, non ha piastre asolate e non richiede alcuna regolazione dopo il montaggio. Sembra troppo bello per essere vero, e infatti ha limiti precisi che vanno conosciuti prima di sceglierla. Le cinghie piatte elastiche, note nel mondo tecnico come cinghie EL, si montano tirandole a mano sulle pulegge e si tensionano da sole grazie al proprio allungamento elastico.
Come funziona una trasmissione senza tenditore
Il principio è semplice. La cinghia viene prodotta con una lunghezza inferiore a quella dello sviluppo geometrico della trasmissione, tipicamente fra il tre e il sei per cento in meno. Al montaggio viene allungata e infilata sulle pulegge, e una volta in posizione la sua elasticità genera la tensione necessaria alla trasmissione del moto.
La struttura interna è pensata proprio per questo. A differenza delle cinghie piatte tradizionali, che hanno una trama a bassissimo allungamento perché l’obiettivo è la stabilità dimensionale, le cinghie elastiche impiegano un tessuto di poliammide con caratteristiche elastiche controllate. L’allungamento non è casuale: è progettato per fornire una tensione precisa a un determinato valore di deformazione.
Il rivestimento della superficie di contatto è tipicamente in elastomero con alto coefficiente di attrito, perché una cinghia piatta trasmette per aderenza sulla superficie di appoggio e non ha i fianchi della gola a moltiplicare la forza normale come accade in una trapezoidale. È questa la ragione fondamentale per cui la capacità di trasmissione di una piatta è, a parità di larghezza, inferiore a quella di una cinghia a gola.
Dove reggono bene
L’ambito naturale delle cinghie elastiche è quello delle trasmissioni leggere con interasse breve e potenza contenuta. Si trovano sulle macchine per ufficio, sui dispositivi di movimentazione documenti, sui piccoli elettrodomestici, sulle macchine da caffè professionali, su una quantità di apparecchiature di laboratorio e su molti dispositivi di automazione leggera.
Il vantaggio decisivo in queste applicazioni non è tecnico ma costruttivo. Eliminare il tenditore significa eliminare un supporto, un cuscinetto, una molla e uno spazio, e su una macchina compatta questo si traduce in un progetto più semplice, più economico e con meno componenti soggetti a guasto. Su una macchina prodotta in serie il risparmio si moltiplica per il numero di unità.
C’è poi un vantaggio in manutenzione: la sostituzione non richiede attrezzatura né regolazione. Si sfila la vecchia, si infila la nuova, e la trasmissione è già tensionata correttamente. Su macchine assistite in campo da personale non specializzato è una caratteristica che vale molto.
Un terzo ambito, meno noto, è quello delle trasmissioni con alberi non complanari o con percorsi con torsione. Una cinghia piatta può lavorare con un quarto di giro di torsione fra le due pulegge, configurazione impossibile per una trapezoidale, e questo consente soluzioni cinematiche altrimenti non realizzabili senza rinvii.
Dove invece non reggono
Il primo limite è la potenza. Una cinghia piatta elastica trasmette per aderenza superficiale, e la forza trasmissibile dipende dal coefficiente di attrito e dalla tensione, che a sua volta è limitata dall’elasticità del materiale. Oltre una certa soglia, che nella pratica si colloca a poche centinaia di watt per le larghezze comuni, la cinghia semplicemente slitta.
Il secondo limite è la costanza del rapporto. Poiché la trasmissione avviene per attrito, esiste sempre uno scorrimento elastico dell’ordine di frazioni di punto percentuale, che varia con il carico. Su applicazioni che richiedono sincronismo, dal posizionamento in automazione alla movimentazione coordinata, questo esclude la piatta elastica a favore di una dentata.
Il terzo limite riguarda l’ambiente. Il tessuto di poliammide e il rivestimento elastomerico non amano oli, solventi e temperature elevate. Sopra i sessanta o settanta gradi le caratteristiche elastiche decadono, la tensione cala e la trasmissione inizia a slittare. In ambienti con presenza di lubrificanti la superficie di aderenza si contamina e il coefficiente di attrito crolla.
Il quarto limite è la vita utile in presenza di avviamenti frequenti e violenti. Ogni spunto sotto carico produce un momento di slittamento, e su una superficie di aderenza liscia lo slittamento consuma il rivestimento. Su macchine con centinaia di avviamenti giornalieri sotto carico la scelta corretta è un’altra famiglia.
Come si sceglie la misura
Il dimensionamento di una cinghia elastica richiede due dati che nelle altre famiglie non compaiono. Il primo è lo sviluppo geometrico effettivo della trasmissione, che va calcolato con precisione perché la tensione dipende dalla differenza fra questo e la lunghezza nominale della cinghia. Il secondo è la percentuale di preallungamento raccomandata dal costruttore per la specifica esecuzione.
Un errore ricorrente è scegliere una cinghia troppo corta pensando di guadagnare aderenza. L’allungamento eccessivo porta il materiale fuori dal campo elastico progettato, con due conseguenze: la tensione risulta superiore al previsto e carica i cuscinetti, e la cinghia perde progressivamente la capacità di recuperare, arrivando lasca dopo poche settimane.
L’errore opposto, una cinghia troppo lunga, produce tensione insufficiente e slittamento immediato. In questo caso non c’è modo di recuperare, perché la trasmissione non ha registri: l’unica soluzione è sostituire con la misura corretta. È il motivo per cui su queste trasmissioni il calcolo va fatto bene la prima volta.
Il montaggio, l’unico momento delicato
Infilare a mano una cinghia che deve allungarsi del quattro o cinque per cento richiede una certa forza, e la tentazione di aiutarsi con un cacciavite fra cinghia e puleggia è forte. È anche il modo più rapido per danneggiare il rivestimento e innescare un cedimento localizzato. La procedura corretta prevede di infilare la cinghia sulla puleggia più grande, appoggiarla parzialmente sulla più piccola e farla scivolare in sede ruotando lentamente a mano.
Molti costruttori forniscono un attrezzo di montaggio dedicato, in sostanza una guida che accompagna la cinghia in gola senza spigoli. Su produzioni di serie è uno strumento che si ripaga immediatamente, perché elimina la variabilità legata alla manualità dell’operatore. Sulle pulegge va verificato che non ci siano bave o spigoli vivi sui bordi, che su una piatta elastica producono tagli longitudinali difficili da individuare all’ispezione visiva.
La bombatura delle pulegge, il dettaglio che tiene la cinghia in sede
Su una trasmissione a gola la cinghia non può uscire perché la gola la contiene. Su una piatta questo vincolo non esiste, e il compito di mantenere la cinghia centrata è affidato a un accorgimento geometrico: la bombatura della puleggia, cioè una leggera convessità del profilo, con il diametro al centro maggiore di quello ai bordi.
Il meccanismo che ne deriva è controintuitivo ma efficace. Quando una cinghia piatta si sposta lateralmente rispetto al centro, il tratto che entra in contatto con la puleggia si trova su un diametro leggermente inferiore e la cinghia viene naturalmente richiamata verso il punto di diametro massimo, cioè verso il centro. È un sistema di autocentraggio passivo che funziona finché la geometria è corretta.
L’entità della bombatura è normalizzata e si aggira intorno all’uno per cento della larghezza della puleggia, con valori più contenuti su pulegge molto larghe. Su una trasmissione con due pulegge è pratica comune bombarne una sola, tipicamente la maggiore, perché bombarle entrambe non aggiunge stabilità e complica la lavorazione. Un errore ricorrente in riparazione è sostituire una puleggia bombata con una cilindrica ricavata al tornio: la trasmissione funziona per qualche ora, poi la cinghia inizia a camminare e finisce fuori.
Dove la bombatura non è praticabile, per esempio su trasmissioni con torsione o con più rinvii, si ricorre a bordini di contenimento. È una soluzione che funziona ma va usata con cautela, perché il bordo rigido a contatto con il fianco della cinghia produce un consumo laterale che nel tempo sfilaccia il tessuto.
Cinghie piatte tradizionali, una famiglia diversa
Vale la pena distinguere: accanto alle elastiche esistono le cinghie piatte tradizionali, a bassissimo allungamento, che si usano su trasmissioni di potenza anche importante e che richiedono invece tensionamento con registro o tenditore. Sono un’altra cosa, con altri campi di impiego, dalle segherie alle macchine tessili ai nastri di trasporto leggero.
Le piatte tradizionali si trovano oggi soprattutto in poliuretano o in materiali composti multistrato, con strati funzionali diversi per la superficie di aderenza e per il corpo portante. Reggono potenze elevate, velocità periferiche molto alte e ambienti severi, ma richiedono un tensionamento corretto e un allineamento accurato perché una piatta disallineata cammina lateralmente e esce dalle pulegge. La gamma è raccolta nella categoria cinghie piatte del catalogo CinghieShop, insieme alle esecuzioni sincrone per le applicazioni che richiedono rapporto rigido.
Domande frequenti sulle cinghie elastiche
Posso sostituire una cinghia elastica con una trapezoidale?
Solo cambiando le pulegge, perché una piatta lavora su superficie cilindrica o leggermente bombata e non su gola.
Quanto dura una cinghia elastica?
In applicazioni leggere e ambiente pulito si arriva facilmente a diverse migliaia di ore. Con avviamenti frequenti sotto carico o in presenza di oli l’intervallo si riduce molto.
Come capisco che va sostituita?
Il segnale principale è lo slittamento, percepibile come perdita di giri sotto carico. La cinghia ha perso elasticità e non recupera più la lunghezza originale.
Le pulegge devono essere bombate?
Su molte applicazioni sì, almeno una delle due. La bombatura è ciò che mantiene la cinghia centrata durante il funzionamento.
Il criterio per decidere in due minuti
Il ragionamento si riduce a tre verifiche. Se la potenza è modesta, l’interasse breve e il rapporto non deve essere rigido, la cinghia elastica è una soluzione elegante che semplifica la macchina e la manutenzione. Se serve sincronismo, si passa a una dentata. Se serve potenza, si passa a una trapezoidale o a una piatta tradizionale con tensionamento. Chi deve valutare una configurazione specifica può inviare al nostro supporto tecnico interasse, diametri delle pulegge, potenza e giri: sono i dati che servono per capire se la trasmissione elastica regge o se conviene un’altra famiglia.
