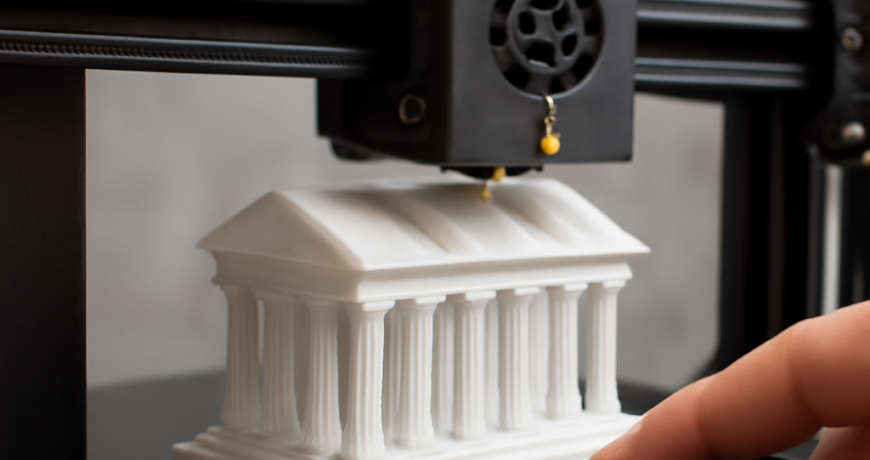

Nel mondo della stampa 3D FDM la qualita del risultato finale dipende da una catena di componenti meccanici in cui ogni anello conta. Fra questi, la cinghia dentata GT2 rappresenta lo standard de facto per il movimento degli assi X e Y: la sua diffusione e talmente capillare che praticamente ogni stampante consumer o semi-professionale, dalla Creality Ender 3 alla Prusa MK3S+ fino alle build custom Voron 2.4 e RatRig VCore 3.1, monta questa tipologia di trasmissione. Comprendere caratteristiche costruttive, dimensioni, marchi e strategie di manutenzione delle stampanti 3D GT2 significa poter distinguere una stampa affetta da ghosting da un problema di firmware, oppure evitare di sostituire un motore stepper quando il vero colpevole e una cinghia rilassata.
Perche la cinghia GT2 e diventata lo standard nella stampa 3D FDM
Il profilo GT2 nasce come evoluzione del classico dentato trapezoidale T2.5 e del profilo HTD 3M, con un preciso obiettivo ingegneristico: ridurre il gioco di ingranamento (backlash) e distribuire in modo piu uniforme lo sforzo lungo il fianco del dente. Il passo (pitch) di 2 mm significa che ogni dente e distanziato di 2 millimetri esatti dal successivo, con una forma arrotondata che si accoppia con pulegge tipicamente da 16 o 20 denti. Le varianti a 20 denti sono le piu diffuse su stampanti Cartesiane e CoreXY perche offrono un rapporto ottimale fra risoluzione micropasso e velocita di traslazione del carrello.
Rispetto ai profili trapezoidali storici, il dente arrotondato GT2 riduce drasticamente il gioco radiale e riesce a trasmettere coppia in modo bidirezionale senza slittamenti apprezzabili. Questa caratteristica e determinante quando lo stepper compie inversioni di direzione decine di volte al secondo durante il riempimento di un layer con pattern gyroid o honeycomb. Con una cinghia sincrona di qualita e correttamente tensionata, il posizionamento del nozzle mantiene una precisione submillimetrica anche a velocita di 200-300 mm/s tipiche degli input shaper moderni Klipper.
Dimensioni standard: pitch, larghezza e lunghezze
Nel mondo dello stampaggio 3D la specifica dimensionale piu comune e la seguente:
- Pitch (passo): 2 mm, invariabile su tutte le GT2. Un pitch diverso indica un profilo differente (GT3, GT2M, HTD 5M) e non e intercambiabile.
- Larghezza 6 mm: la larghezza standard per la stragrande maggioranza delle stampanti consumer (Ender 3/5, Anycubic Kobra, Sovol, Elegoo Neptune). Compromesso ottimale fra peso ridotto della parte mobile e resistenza alla trazione.
- Larghezza 9 mm: adottata su macchine semi-professionali e delta piu grandi (Anycubic Kossel Plus, alcune Delta di FLSun), dove maggiori masse in movimento richiedono una sezione resistente superiore.
- Larghezza 15 mm: dedicata a stampanti CoreXY di grande formato, cinematiche industriali e sistemi cinematici con doppia cinghia sovrapposta (come alcune Voron Trident modificate o RatRig VCore 500×500).
Le lunghezze piu diffuse in questo segmento si collocano fra 700 e 1100 mm per configurazioni closed loop tipo CoreXY, mentre versioni open ended vengono tagliate a misura durante il montaggio. Le Ender 3 utilizzano tipicamente una cinghia X da circa 720 mm e una Y da circa 800 mm, la Prusa MK3S+ impiega loop chiusi da 852 mm e 770 mm, mentre le build Voron 2.4 350 arrivano a spezzoni open ended vicini ai 1100 mm per lato.
Materiali e costruzione: gomma, fibra di vetro e acciaio
Una cinghia GT2 non e un semplice anello di gomma. La struttura interna e composita e determina in modo significativo la durata e la precisione dimensionale della trasmissione. Il corpo esterno e realizzato in mescola di neoprene (CR) o poliuretano termoplastico (TPU) con additivi anti-abrasione. All’interno di questa matrice elastomerica corrono i cordini di rinforzo, detti tension cords, che sono l’elemento strutturale che assorbe tutta la trazione longitudinale.
Esistono due grandi famiglie di rinforzi in commercio:
- Anima in fibra di vetro (fiberglass): la soluzione piu diffusa, presente su cinghie generiche di fascia media. Offre allungamento contenuto, buona leggerezza e costo accessibile. Adeguata per stampanti hobbistiche che lavorano a velocita moderate (fino a 100-150 mm/s) e con accelerazioni intorno ai 3000 mm/s^2.
- Anima in acciaio (steel core): cordini in fili d’acciaio trafilato, tipicamente presente su cinghie Gates Powergrip GT2 originali e su varianti rinforzate come le BondTech GT2. L’allungamento elastico e drasticamente inferiore (nell’ordine dello 0,05-0,08% contro lo 0,15-0,2% della fibra di vetro), il che si traduce in una risposta piu rigida agli input rapidi degli input shaper.
La scelta fra fibra di vetro e acciaio dipende dal profilo di utilizzo. Per una Ender 3 stock che gira a 60 mm/s con firmware Marlin base, una cinghia in fibra di vetro di buona qualita e piu che sufficiente. Per una Voron 2.4 con Klipper, resonance testing e stampe a 250-300 mm/s con accelerazioni sopra i 10.000 mm/s^2, l’anima in acciaio diventa quasi obbligatoria per contenere il ghosting.
Applicazione sugli assi X e Y: cinematiche Cartesiane, Bed Slinger e CoreXY
La cinghia GT2 lavora in modo leggermente diverso a seconda della cinematica adottata dalla macchina. Sulle stampanti Bed Slinger come Ender 3, Prusa MK3S+ o Anycubic Kobra, l’asse X sposta la testa di stampa in orizzontale mentre l’asse Y sposta il piano riscaldato avanti e indietro. Entrambe le cinghie sono chiuse ad anello (closed loop) o fissate ai carrelli con clamp meccanici stampati in 3D.
Sulle CoreXY come Voron 2.4, RatRig VCore 3.1 o Ratrig VMinion, la cinematica cambia radicalmente: due cinghie GT2 (tipicamente da 9 o 15 mm) collaborano in modo simmetrico e la testa di stampa e comandata da due motori che ruotano in modo coordinato. Il carrello centrale non e movimentato da una sola cinghia ma dalla combinazione vettoriale di entrambe. In questa configurazione la parita di tensione fra i due lati e critica: differenze anche di pochi Newton generano skew visibile sulle stampe.
Le build community-driven: Voron, RatRig, Positron
Nel segmento delle stampanti community-driven la scelta della cinghia GT2 non e mai casuale. Le BOM ufficiali di Voron Design specificano esplicitamente Gates Powergrip GT2 in larghezza 9 mm per gli assi principali e 6 mm per l’estrusore (nelle versioni con Clockwork o Galileo). Le RatRig VCore 3.1 500×500 raccomandano cinghie Gates o Powge in acciaio per le corse lunghe, dove l’allungamento cumulativo di una cinghia in fibra di vetro sarebbe intollerabile. Le build Positron V3, di dimensioni ridottissime, utilizzano cinghie GT2 da 6 mm accuratamente selezionate per il peso contenuto.
Come riconoscere una cinghia GT2 usurata: segnali e diagnostica
Una cinghia degradata non si rompe quasi mai di colpo. La comunica il suo declino attraverso una serie di sintomi progressivi che, se ignorati, portano a rifacimenti costosi in resina o filamento. Ecco i segnali piu affidabili che si presentano in ordine tipico di comparsa:
- Ghosting o echoing sulle pareti verticali: repliche fantasma di feature geometriche (fori, spigoli, testo) che si ripetono nel senso del movimento a distanza di alcuni millimetri. E il sintomo piu comune di cinghia rilassata o con cordini elongati.
- Backlash visibile nei layer shift: quando lo stepper inverte direzione, un frammento di layer risulta traslato di 0,1-0,3 mm rispetto al precedente. Spesso confuso con problemi di stepper o driver, e invece quasi sempre imputabile alla cinghia.
- Click intermittente dello stepper: rumore metallico secco durante accelerazioni rapide, causato dal salto dente della cinghia sulla puleggia (belt skipping). Indica tensione insufficiente o dente della cinghia deformato.
- Segni di frizione o polvere di gomma: residui neri sulle pulegge o sulle guide indicano che la cinghia striscia contro flange laterali o tenditori mal allineati.
- Denti visibilmente arrotondati o smussati: ispezione visiva ravvicinata mostra denti che hanno perso la forma originaria arrotondata e appaiono appiattiti sulla cresta.
Il test della corda di chitarra per la tensione
Il metodo empirico piu utilizzato dalla community per verificare la tensione di una cinghia GT2 e il cosiddetto twang test: si pizzica il tratto libero della cinghia fra due pulegge come una corda di chitarra e si valuta la frequenza sonora emessa. Applicazioni come Gates Carbon Drive App o Spectroid consentono di misurare la frequenza in Hz e stimare la tensione in Newton conoscendo lunghezza libera, larghezza e densita lineare della cinghia.
Per una cinghia GT2 da 6 mm con tratto libero di 200 mm, valori tipici oscillano fra 85 e 110 Hz. Frequenze sotto i 70 Hz indicano cinghia lasca (rischio ghosting e skipping), sopra i 130 Hz indicano tensione eccessiva (rischio usura precoce di cuscinetti stepper e allungamento plastico dei cordini). Su installazioni CoreXY e fondamentale che le due cinghie oscillino alla stessa frequenza entro pochi Hz di differenza.
Sostituzione e manutenzione preventiva
La regola operativa consolidata nella community suggerisce di sostituire la cinghia GT2 ogni 2000 ore di stampa effettiva oppure ogni 12 mesi di utilizzo, secondo la condizione che si verifica per prima. Questa cadenza vale per cinghie di qualita in fibra di vetro; le versioni con anima in acciaio possono raggiungere le 3000-4000 ore prima di manifestare degrado misurabile.
Durante la sostituzione conviene sempre cambiare in coppia (entrambi gli assi X e Y, o entrambe le cinghie CoreXY) anche se solo una mostra segni di usura, per mantenere uniformita nel comportamento dinamico. E buona pratica ispezionare contestualmente pulegge motrici e folli: una puleggia usurata con denti annegati o con spigoli scheggiati distrugge una cinghia nuova in poche decine di ore.
Marchi di riferimento per la stampa 3D
Sul mercato le cinghie GT2 di alta gamma sono dominate da alcuni marchi che meritano una menzione specifica:
- Gates GT2 originali (Powergrip GT2, GT2 GRX): standard di riferimento assoluto, adottato ufficialmente da BOM Voron. Anima in acciaio, tolleranze dimensionali strette, prezzi allineati al segmento premium. Sono le stesse Gates utilizzate anche in ambito industriale con nomenclatura Powergrip GT2 e derivate meccaniche piu grandi come le Predator e le Fleetrunner.
- Powge GT2: brand cinese affermato che offre un ottimo rapporto qualita-prezzo. Disponibile sia in fibra di vetro sia in acciaio, con opzioni closed loop pre-tagliate per Ender, Prusa e CR-10.
- BondTech GT2 rinforzate: proposte dallo storico produttore svedese di estrusori, sono cinghie in acciaio con mescola speciale ottimizzata per basse temperature ambiente e alti carichi di accelerazione.
Cinghieshop.it e l’ecosistema delle cinghie sincrone
La cinghia GT2 per stampa 3D e solo una delle innumerevoli varianti di cinghia sincrona presenti nel panorama industriale. Nel catalogo CinghieShop sono disponibili trasmissioni sincrone e trapezoidali dei principali produttori mondiali, dai marchi Optibelt (con serie Super X-Power, Super XE-Power Pro, Blue Power, VB, KB e Omega) alle referenze Gates (Predator, Micro-V, PowerGrip, Hi-Power, Fleetrunner e Carbon Drive), passando per Continental/ContiTech (Elite Power, Conti V, Powerspan, Synchroforce) e Dayco Powergrip.
Per chi cerca specificamente soluzioni a passo dentato oltre alla GT2, la sezione dedicata alle cinghie sincrone raccoglie profili HTD 3M/5M/8M, T2.5, T5, T10, AT5, AT10 e le famiglie a dente parabolico piu evolute, adatte a trasmissioni industriali che condividono con la stampa 3D la necessita di ripetibilita millimetrica e sincronismo perfetto.
Considerazioni finali sull’affidabilita delle trasmissioni GT2
Progettare o mantenere una stampante 3D FDM ad alta velocita significa oggi confrontarsi con una fisica della cinghia molto piu esigente di dieci anni fa. Firmware come Klipper con input shaper Mzv, Zv o Ei rendono possibili accelerazioni sopra i 20.000 mm/s^2 che stressano la cinghia in modo un tempo impensabile. La scelta di una GT2 in acciaio di marchio riconosciuto, la corretta tensionatura misurata in Hz e la sostituzione ciclica programmata sono i tre pilastri per mantenere la precisione submillimetrica caratteristica di questa tecnologia. Un investimento contenuto su cinghie di qualita si traduce sempre in un vantaggio moltiplicato sulla qualita finale delle stampe e sulla longevita dei componenti costosi come piano riscaldato, hotend e schede di controllo.
Domande frequenti sulle cinghie GT2 per stampanti 3D
Posso sostituire una cinghia GT2 da 6 mm con una da 9 mm sulla mia Ender 3?
In linea generale no, se non si modifica anche la puleggia motrice e la puleggia folle. Le pulegge stock delle Ender 3 hanno flange progettate per accogliere una cinghia da 6 mm; una da 9 mm strofinerebbe contro le flange laterali generando polvere di gomma e usura prematura. Se si desidera passare a 9 mm per aumentare la rigidita, occorre sostituire l’intero set puleggia-cinghia e verificare che gli slot dei carrelli offrano lo spazio necessario.
Quanto conta davvero il marchio della cinghia GT2 nella stampa 3D hobbistica?
Per un utilizzo hobbistico a velocita moderate (60-100 mm/s) qualunque cinghia GT2 di produttore serio come Powge o simili offre una qualita di stampa indistinguibile da una Gates originale. La differenza diventa misurabile a velocita superiori ai 150 mm/s e con accelerazioni sopra i 5000 mm/s^2, dove l’allungamento elastico dei cordini di rinforzo influenza direttamente il ghosting sui provini. Per macchine tuning-oriented come Voron o RatRig la scelta di Gates o BondTech e giustificata dai margini di precisione richiesti.
Come capisco se un ghosting sulla stampa dipende dalla cinghia o dal firmware?
Un metodo empirico consiste nell’eseguire un provino di risonanza (ringing tower) prima e dopo aver verificato la tensione della cinghia col metodo della corda di chitarra. Se il pattern di ghosting cambia frequenza o ampiezza in modo significativo dopo aver ritensionato, la causa e meccanica. Se rimane identico, il problema e probabilmente firmware-side e va affrontato calibrando input shaper (con accelerometro ADXL345 su Klipper) oppure abbassando accelerazione e jerk in Marlin.
Ogni quanto devo controllare la tensione della cinghia GT2?
Un controllo visivo e sonoro (twang test) ogni 200-300 ore di stampa e una buona prassi. Un riscontro strumentale con smartphone e app tipo Spectroid ogni 500-1000 ore consente di intercettare l’allungamento graduale dei cordini prima che si manifesti come artefatto visibile sulle stampe. Su installazioni CoreXY il controllo va eseguito su entrambe le cinghie contemporaneamente per garantire simmetria di tensione entro pochi Hz di differenza fra i due lati.
