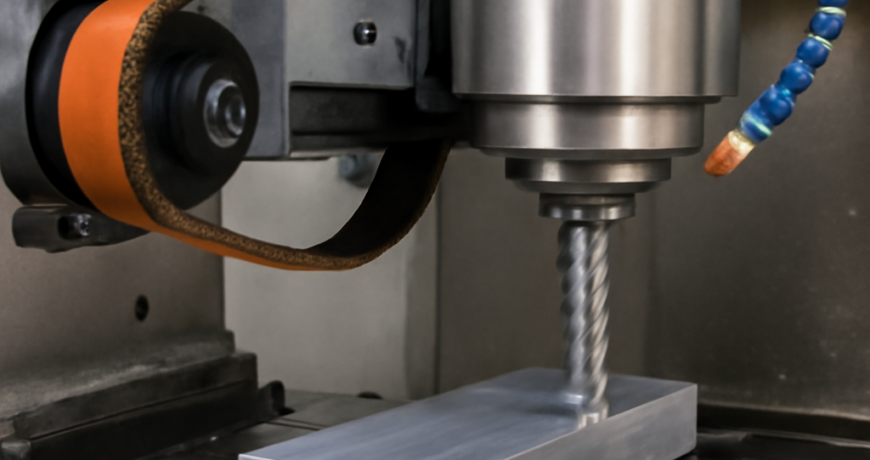

Fresatrici CNC: cinghia mandrino, tipi e manutenzione

Nelle fresatrici CNC moderne, la cinghia del mandrino rappresenta uno degli anelli piu critici della catena cinematica: dalla sua qualita, tensione e allineamento dipendono la precisione dimensionale del pezzo, la finitura superficiale espressa in Ra micrometrici e la stabilita della lavorazione ad alte velocita. In un centro di lavoro verticale come lo Haas VF-2 o VF-4, in una fresatrice orizzontale Mazak VCN, in un DMG Mori DMU o in un Doosan DNM, la trasmissione a cinghia sincrona collega direttamente il motore elettrico al mandrino portautensile, e ogni micro-vibrazione si traduce immediatamente in ondulazioni sulla superficie lavorata. Questo articolo tecnico approfondisce le tipologie di cinghia utilizzate sui mandrini CNC, i profili sincroni HTD 8M e 14M, le soluzioni ad alte prestazioni come la Poly Chain GT Carbon di Gates, le Poly-V per servizi ausiliari, insieme alle procedure di tensionamento, controllo e sostituzione che garantiscono una vita utile di 5.000-10.000 ore in produzione continua.

Architettura della trasmissione mandrino sulle fresatrici CNC

Sulle fresatrici a controllo numerico la trasmissione del moto tra motore mandrino e albero portautensile puo essere realizzata con tre soluzioni principali: accoppiamento diretto (direct drive), riduttore a ingranaggi o trasmissione a cinghia sincrona. La soluzione a cinghia, ampiamente adottata su Haas VF-2, VF-4, sulle serie Doosan DNM 5700 e DNM 6700 e su molti modelli Mazak VCN, offre un ottimo compromesso tra costo, silenziosita, capacita di assorbire piccoli disallineamenti e possibilita di rapporti di riduzione variabili. Sui centri DMG Mori DMU 50 e DMU 65 monoBLOCK con mandrino fino a 15.000 RPM, la cinghia sincrona a passo curvilineo consente il trasferimento di coppie elevate senza slittamento, condizione imprescindibile per mantenere il posizionamento angolare imposto dal servomotore.

L’architettura tipica prevede una puleggia motrice calettata sull’albero del motore asincrono o brushless, una cinghia sincrona tesa da tenditore automatico o manuale, e una puleggia condotta collegata al mandrino tramite calettatore polare o giunto a cono. La distanza tra gli interassi, generalmente compresa tra 180 e 350 mm sui centri di lavoro medio-piccoli, deve essere rigorosamente rispettata in fase di montaggio per non alterare il grado di abbracciamento della cinghia, parametro che influenza direttamente la capacita di carico.

Cinghie sincrone HTD 8M e 14M: passi, denti e larghezze

Il profilo HTD (High Torque Drive) con dentatura curvilinea rappresenta oggi lo standard sulle fresatrici CNC di fascia media. Il passo 8M (8 mm tra i denti) e utilizzato per potenze fino a 25-30 kW e velocita fino a 8.000-10.000 RPM, mentre il passo 14M (14 mm) viene scelto per applicazioni gravose oltre i 40 kW o per mandrini a coppia elevata usati nella sgrossatura di acciai e ghise.

Le larghezze piu comuni sono:

• HTD 8M: larghezze 20, 30, 50 e 85 mm; numero di denti frequentemente compreso tra 100 e 180 (lunghezza sviluppo 800-1440 mm).
• HTD 14M: larghezze 40, 55, 85, 115 e 170 mm; sviluppi tipici da 1400 a 2800 mm con 100-200 denti.

Una cinghia identificata ad esempio come 1280-8M-30 indica sviluppo di 1280 mm, passo 8M, larghezza 30 mm. Sui centri Haas VF-4 di generazione recente, il costruttore adotta una HTD 8M larga 50 mm con carcassa in fibra di vetro e dorso in policloroprene, mentre su alcuni Doosan DNM 6700 troviamo una 14M larga 85 mm per gestire i picchi di coppia in gamma bassa. In sostituzione, marchi come Optibelt Omega HP, Gates PowerGrip HTD, ContiTech Synchroforce Carbon e Dayco Powergrip offrono ricambi equivalenti con caratteristiche costruttive spesso superiori all’originale, grazie a inserti in fibra aramidica o carbonio che riducono l’allungamento sotto carico.

Poly Chain GT Carbon di Gates per mandrini ad alta velocita

Quando le velocita del mandrino superano i 10.000 RPM e arrivano fino a 15.000, 18.000 o addirittura 24.000 RPM (come sui mandrini elettromandrino ausiliari o su alcune configurazioni high-speed Mazak e DMG), la HTD tradizionale mostra i propri limiti in termini di allungamento centrifugo e generazione di rumore. In questi casi la scelta ricade sulla Poly Chain GT Carbon di Gates, una cinghia sincrona con carcassa in trefoli di carbonio e denti in poliuretano ad alto modulo elastico. La struttura consente di trasmettere potenze fino a 2-3 volte superiori a una HTD 8M di pari larghezza, con allungamento praticamente nullo e riduzione delle vibrazioni residue del 30-40%.

I passi disponibili sono 8MGT e 14MGT, con codifica ad esempio 8MGT-1280-36 (sviluppo 1280 mm, larghezza 36 mm). Per mandrini elettromandrino su fresatrici a 5 assi impiegati in stampi e prototipi, questa soluzione garantisce livelli di rumorosita inferiori a 75 dB(A) anche a 20.000 RPM e una vita utile che, in condizioni di corretto allineamento, puo superare le 10.000 ore.

Poly-V per servizi ausiliari: pompe, mandrini secondari e ventole

Oltre alla trasmissione principale del mandrino, una fresatrice CNC ospita numerose trasmissioni ausiliarie: pompa del refrigerante ad alta pressione, pompa idraulica del cambio utensile, ventole di raffreddamento del quadro elettrico, pompe pneumatiche. In queste applicazioni si utilizzano quasi sempre cinghie Poly-V, dette anche cinghie multi-nervatura, disponibili nelle sezioni PH, PJ, PK, PL e PM, con passi rispettivamente di 1,60 – 2,34 – 3,56 – 4,70 – 9,40 mm.

Sulle fresatrici CNC di fascia media le sezioni piu diffuse sono:

• PJ (passo 2,34 mm): utilizzata su piccoli motori ausiliari e pompe fino a 5,5 kW, con numero di nervature tipico 6, 8 o 10 J.
• PK (passo 3,56 mm): la stessa sezione usata anche nel settore automotive, ideale per pompe refrigerante da 5-15 kW con 4, 6 o 8 K.
• PL (passo 4,70 mm): scelta per trasmissioni intermedie fino a 30 kW e per alcuni mandrini di sgrossatura a velocita moderata.

Marchi affidabili in questo segmento sono Gates Micro-V, Optibelt RB, ContiTech Elite Power e Dayco. La sostituzione periodica di queste cinghie, spesso trascurata, e fondamentale per evitare fermi macchina non programmati: la rottura di una Poly-V della pompa refrigerante durante una lavorazione in ghisa puo compromettere l’intero pezzo per surriscaldamento localizzato.

Tensione e allineamento: parametri critici per la precisione submillimetrica

Sulle fresatrici CNC la tensione della cinghia mandrino non e un dettaglio di manutenzione ordinaria ma un parametro dimensionale che influenza direttamente la precisione della lavorazione. Una cinghia troppo tesa introduce carichi radiali eccessivi sui cuscinetti del mandrino, riducendone la vita utile e generando calore che deforma termicamente l’albero portautensile; una cinghia poco tesa invece salta i denti (skip tooth) sotto carico, con conseguente errore angolare istantaneo che, sui centri di lavoro moderni con encoder mandrino integrato in maschiatura rigida, causa immediatamente allarmi macchina e utensili rotti.

Il metodo di controllo piu diffuso e la misura della frequenza di risonanza con strumenti come il Gates Sonic Tension Meter 508C o l’Optibelt TT Mini. La procedura consiste nel:

1. Consultare la scheda tecnica del costruttore per ricavare la massa lineica della cinghia (in g/m) e lo sviluppo del tratto libero.
2. Percuotere leggermente la cinghia al centro del tratto libero con un cacciavite o una bacchetta.
3. Misurare la frequenza in Hz con il sensore ottico o piezoelettrico.
4. Confrontare il valore con il target dichiarato dal costruttore, generalmente compreso tra 90 e 180 Hz per HTD 8M su fresatrici di media taglia.

L’allineamento delle pulegge va verificato con laser (Gates Laser AlignPRO, SKF TKBA 40) o con riga di precisione: uno scostamento angolare superiore a 0,25 gradi su un interasse di 300 mm provoca usura asimmetrica dei denti, con generazione di polvere di gomma visibile sul carter di protezione.

Vita utile, vibrazioni e qualita superficiale del pezzo

La vita utile di una cinghia sincrona mandrino di qualita, montata correttamente e mantenuta in ambiente pulito, si colloca stabilmente tra le 5.000 e le 10.000 ore di esercizio. In pratica, su una fresatrice CNC che lavora due turni al giorno per 250 giorni l’anno (circa 4.000 ore annue), significa una sostituzione ogni 15-30 mesi. Questa finestra puo ridursi drasticamente a 2.000-3.000 ore in presenza di refrigerante aggressivo che filtra sul carter, di picchi di temperatura oltre 80 gradi, o di cicli con frequenti inversioni di senso del mandrino (fresatura in discordanza alternata a concordanza in HSM).

L’effetto delle vibrazioni indotte da una cinghia usurata sulla qualita superficiale e misurabile e significativo. Su una spallamentatura in alluminio 7075 T6 eseguita con fresa a inserti da 63 mm di diametro a 4.500 RPM e avanzamento 2.500 mm/min, il passaggio da una cinghia nuova Optibelt Omega HP a una cinghia con 12.000 ore di esercizio provoca un peggioramento della rugosita da Ra 0,8 μm a Ra 1,6-2,0 μm, con comparsa di ondulazioni a passo regolare (chatter) visibili a occhio nudo. In finitura di stampi in acciaio pre-temprato con frese sferiche in metallo duro, l’effetto e ancora piu marcato: la rugosita sale da Ra 0,4 μm a Ra 0,9-1,1 μm, valori inaccettabili per superfici destinate a lucidatura elettroerosiva.

Segnali di usura da monitorare

• Presenza di crepe trasversali alla base dei denti visibili flettendo la cinghia contro luce.
• Bordi laterali sfibrati o con distacchi della carcassa di rinforzo.
• Polvere di gomma nera nel carter, indice di sfregamento anomalo.
• Aumento della rumorosita in gamma di lavoro con componente sibilante a frequenza costante.
• Variazione della frequenza di risonanza superiore al 15% rispetto al valore di installazione.

Selezione del ricambio e disponibilita a catalogo

Individuare la cinghia corretta richiede tre informazioni fondamentali: profilo e passo (es. HTD 8M, 14M, 8MGT), sviluppo totale in millimetri e larghezza. Queste informazioni sono generalmente stampigliate sul dorso della cinghia originale in una sigla come 1280-8M-30 oppure 8MGT-1440-36. In assenza della stampigliatura, e possibile risalire ai dati misurando il numero di denti sulla puleggia motrice, l’interasse tra gli alberi e la larghezza della gola. Per una consulenza rapida e per verificare la disponibilita a magazzino di tutti i profili sincroni e Poly-V citati, e possibile consultare il catalogo CinghieShop, che raccoglie in un unico ambiente le referenze Optibelt, Gates, ContiTech e Dayco piu richieste dalle officine meccaniche italiane.

Per le esigenze specifiche di centri di lavoro, torni CNC, rettificatrici e alesatrici, la sezione dedicata alle cinghie per macchine utensili raggruppa le referenze piu diffuse per marchi come Haas, Mazak, DMG Mori, Doosan, Okuma, Hurco e Fanuc, con schede tecniche complete di sviluppo, larghezza e numero di denti.

Procedura di sostituzione e best practice di montaggio

La sostituzione di una cinghia mandrino su una fresatrice CNC segue un flusso operativo standard che, se rispettato, azzera le probabilita di rientro in officina per problemi post-intervento:

1. Sezionamento elettrico completo della macchina e messa in sicurezza LOTO (Lock Out Tag Out).
2. Rimozione del carter di protezione mandrino e pulizia dell’ambiente circostante con aspiratore, non con aria compressa che spinge sporcizia nei cuscinetti.
3. Allentamento del tenditore fino a poter sfilare la vecchia cinghia senza forzarla con leve, per non danneggiare pulegge e alberi.
4. Ispezione visiva di pulegge, calettatori polari, cuscinetti e paraoli; sostituzione di qualsiasi componente con segni di usura o corrosione.
5. Montaggio della nuova cinghia rispettando il senso di rotazione consigliato (spesso indicato da una freccia sul dorso).
6. Tensionamento graduale con strumento di misura frequenza, arrivando al target in due o tre passaggi progressivi.
7. Verifica dell’allineamento laser tra puleggia motrice e condotta.
8. Rotazione manuale del mandrino di alcuni giri per assicurarsi dell’assenza di attriti anomali.
9. Riavviamento a velocita basse (500-1.000 RPM) con controllo termico dei cuscinetti dopo 15 minuti; incremento progressivo fino alla velocita massima.
10. Nuovo controllo di tensione dopo 20-40 ore di lavoro, per compensare l’assestamento iniziale della cinghia.

FAQ – Domande frequenti

Quanto spesso va sostituita la cinghia del mandrino di una fresatrice CNC?

In condizioni tipiche di produzione, con ambiente pulito e tensionamento corretto, la sostituzione preventiva e consigliata ogni 5.000-8.000 ore, con controllo strumentale della tensione e ispezione visiva ogni 1.000 ore. In presenza di lavorazioni gravose, refrigerante aggressivo o cicli con frequenti inversioni, l’intervallo puo ridursi a 3.000-4.000 ore.

Posso sostituire una cinghia HTD 8M originale con una Poly Chain GT Carbon?

La sostituzione e possibile solo se le pulegge sono compatibili con il profilo 8MGT, che ha una geometria dei denti differente rispetto alla HTD tradizionale. In pratica occorre sostituire anche entrambe le pulegge, oppure verificare che il costruttore della macchina abbia previsto originariamente lo standard GT. Il vantaggio in termini di capacita di carico e di riduzione delle vibrazioni giustifica l’investimento solo su mandrini ad alte prestazioni oltre 12.000 RPM.

Perche la mia fresatrice ha peggiorato la finitura superficiale senza cambi di programma o utensile?

Se il ciclo, l’utensile e il materiale sono invariati, un peggioramento della rugosita Ra e quasi sempre riconducibile a un problema meccanico. Le cause piu frequenti sono cinghia mandrino usurata o tensione fuori specifica, cuscinetti mandrino in fase di degrado, pulegge disallineate o giunto di trasmissione con gioco. La misura della frequenza di risonanza della cinghia e il primo controllo da eseguire, seguito da un test di vibrazione a mandrino libero.

Le cinghie aftermarket Optibelt, Gates e ContiTech sono equivalenti agli originali OEM?

Le referenze di gamma alta come Optibelt Omega HP, Gates PowerGrip GT4, ContiTech Synchroforce Carbon e Dayco Powergrip sono progettate su specifiche industriali che coincidono o superano quelle degli OEM. Sono ampiamente utilizzate come primo equipaggiamento dai principali costruttori di macchine utensili europei e giapponesi. E fondamentale rispettare esattamente sviluppo, passo e larghezza indicati dal costruttore della fresatrice, evitando adattamenti dimensionali.
