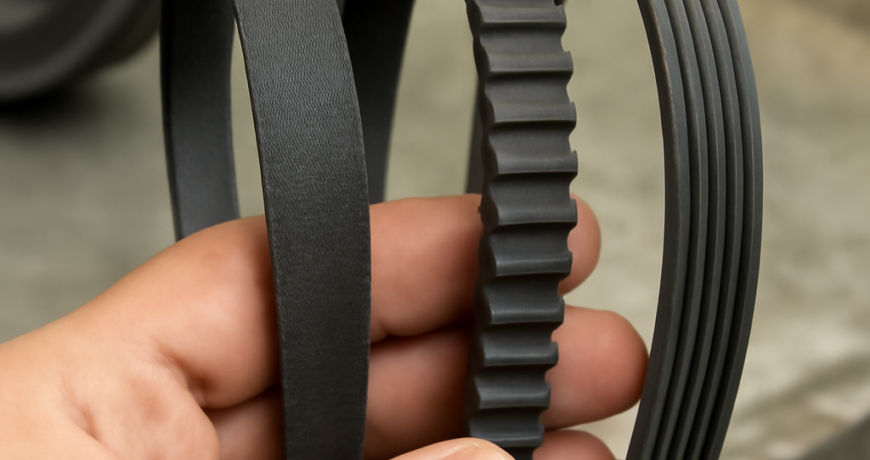

Davanti a una cinghia trovata su un macchinario, capire cosa significa la sigla stampata sul fianco è il primo passo per ordinare il ricambio giusto. Le cinghie industriali, automobilistiche, agricole e per elettrodomestici hanno tutte una “carta d’identità” codificata in pochi caratteri: sezione, lunghezza, profilo, materiale. Se sai leggerla, in trenta secondi sai esattamente cosa ti serve. Se non sai leggerla, rischi di ordinare il pezzo sbagliato o passare ore a contattare il fornitore con misure approssimative. In questo articolo facciamo chiarezza su tutte le sigle più diffuse: V-belt classiche, narrow, Poly-V, sincrone dentate.
Cinghie trapezoidali classiche
Sono le cinghie a sezione trapezoidale “wrapped” (rivestite) o “raw edge”, impiegate in tutto il mondo industriale. La sigla è composta da: lettera della sezione + lunghezza nominale.
- Sezione A: 13 mm di larghezza superiore × 8 mm di altezza fianco. Esempio: “A50” significa sezione A, lunghezza nominale 50 pollici (1270 mm). In sistema metrico: “13×8×1270 La”.
- Sezione B: 17 mm × 11 mm. Esempio: “B85” = sezione B, lunghezza 85 pollici.
- Sezione C: 22 mm × 14 mm. Macchine industriali medio-grandi.
- Sezione D: 32 mm × 19 mm. Grandi macchinari, mulini, frantoi.
- Sezione E: 40 mm × 25 mm. Applicazioni industriali pesanti.
- Sezioni Z e M: misure speciali piccole per applicazioni domestiche e leggere.
Cinghie narrow (sezione stretta)
Versioni moderne ad alto rendimento delle cinghie classiche. La sigla inizia con “SP”.
- SPZ: 9,7 × 8 mm – la più piccola della famiglia narrow.
- SPA: 12,7 × 10 mm – diffusa nell’industria moderna.
- SPB: 16,3 × 13 mm – applicazioni medie ad alte prestazioni.
- SPC: 22 × 18 mm – industria pesante.
Esempio: “SPA 1250” significa sezione SPA, lunghezza nominale primitiva 1250 mm.
Cinghie Poly-V (a nervature multiple)
Le cinghie Poly-V sono cinghie sottili e larghe, con più “denti” longitudinali. Sono le tipiche cinghie serpentine delle auto moderne. La sigla è composta da: numero di nervature + sezione + lunghezza.
- Sezione PH: passo 1,6 mm – applicazioni leggere e fitness.
- Sezione PJ: passo 2,34 mm – elettrodomestici, applicazioni leggere.
- Sezione PK: passo 3,56 mm – auto e veicoli commerciali. La più diffusa.
- Sezione PL: passo 4,7 mm – industriale medio.
- Sezione PM: passo 9,4 mm – industria pesante.
Esempio: “6PK1230” significa 6 nervature, sezione PK, lunghezza 1230 mm. È la cinghia serpentina tipica di moltissime auto medie.
Cinghie sincrone (dentate)
Sono cinghie con denti che si ingranano in pulegge dentate. Trasmettono coppia senza slittamento. La sigla è composta da: passo + numero di denti + larghezza.
Sistema HTD (High Torque Drive)
- HTD 3M: passo 3 mm – applicazioni piccole, robotica, packaging leggero.
- HTD 5M: passo 5 mm – diffuso in fitness, robot rasaerba, stampanti 3D, packaging.
- HTD 8M: passo 8 mm – industria meccanica generale.
- HTD 14M: passo 14 mm – industria pesante.
Esempio: “HTD 5M 850 15” significa passo HTD 5M, lunghezza 850 mm, larghezza 15 mm.
Sistema T e AT (trapezoidale)
- T2.5, T5, T10: sistema metrico classico.
- AT5, AT10, AT20: versione ad alta resistenza con dente trapezoidale rinforzato.
Sistemi pollici
- L: passo 9,525 mm.
- H: passo 12,7 mm.
- XH: passo 22,225 mm.
- XL, MXL: passi piccoli per applicazioni leggere.
Cinghie a doppio dente (DD)
Cinghie sincrone con denti su entrambi i lati. La sigla è preceduta da “D”: D HTD 5M, DT10. Usate in trasmissioni serpentine con pulegge multiple.
Come trovare la sigla corretta
Quando hai in mano la cinghia da sostituire, segui questi passi:
- Pulisci il fianco con un panno: la stampa è spesso coperta da polvere o sporco;
- Cerca una scritta a rilievo o stampata: di solito vicino al centro della cinghia;
- Annota tutto quello che leggi: anche caratteri parziali aiutano a identificare il prodotto;
- Se la stampa è illeggibile, misura la lunghezza (circonferenza esterna della cinghia rilassata) e la larghezza con un calibro;
- Comunicaci i dati: il nostro team identifica la cinghia compatibile in pochi minuti.
Esempi pratici di sigle
- A50 La1270: cinghia trapezoidale classica sezione A, lunghezza 1270 mm.
- 6PK1690: Poly-V 6 nervature sezione PK lunghezza 1690 mm (tipica serpentina auto).
- HTD 8M 1080 20: sincrona passo 8 mm, lunghezza 1080 mm, larghezza 20 mm.
- SPA 1250 Optibelt RED POWER 3: narrow SPA da 1250 mm, brand Optibelt linea RED POWER 3.
- T10 1010 25: sincrona sistema T passo 10 mm, lunghezza 1010 mm, larghezza 25 mm.
Conclusione
Saper leggere la sigla di una cinghia è un’abilità basica che fa risparmiare ore di lavoro e ordini sbagliati. Tieni a portata di mano questa guida quando hai in officina una cinghia da identificare. Sul nostro catalogo trovi tutte le sezioni descritte: sfoglia il catalogo cinghie o invia direttamente la sigla che hai letto: ti diamo subito la cinghia compatibile.
Prima di iniziare: sicurezza e strumenti
Prima di qualsiasi intervento su cinghie, sezione impianto elettrico, macchina ferma e chiave di sicurezza estratta. Serviti almeno di guanti anti-taglio, cacciavite a taglio, chiave dinamometrica e un metro flessibile. Se lavori sotto sole diretto, aspetta che le parti metalliche si raffreddino: il rischio ustione è concreto.
Le domande da farsi
Prima di ogni sostituzione chiediti: la puleggia è in buone condizioni? Il tenditore automatico funziona? Le viti di fissaggio sono da sostituire? Cambio la cinghia da sola o con il kit completo? Rispondere prima significa non doverci ripensare a metà lavoro. Se hai dubbi, meglio due minuti di consulto tecnico che due ore di rilavorazione.
