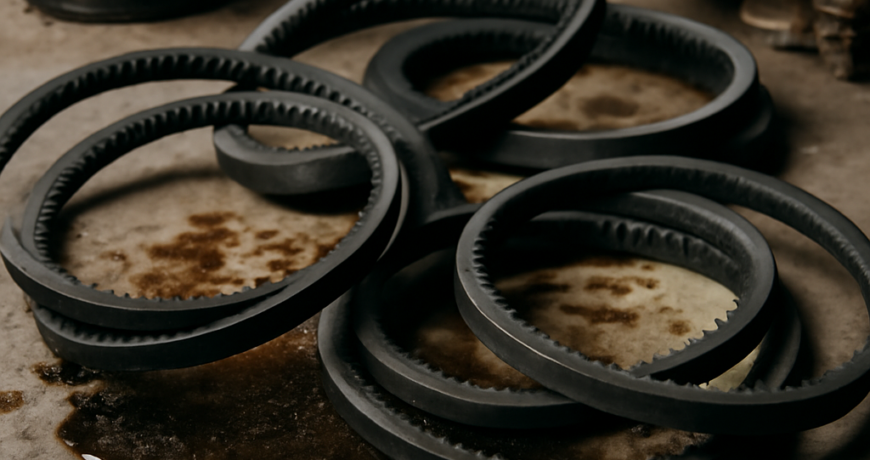

Nel comparto della trasmissione meccanica industriale e agricola, la scelta della cinghia resistente a olio e agli agenti contaminanti non è un dettaglio secondario ma il vero discrimine fra un impianto che dura una stagione produttiva e uno che costringe a fermi macchina ricorrenti. Nei cantieri di cava, nelle officine meccaniche, sulle mietitrebbie che lavorano dodici ore consecutive sotto polvere di paglia, il compound di gomma della cinghia entra quotidianamente in contatto con oli minerali, grassi lubrificanti a base litio, gasolio disperso, polveri silicee e residui organici. Ogni contaminante aggredisce in modo diverso la matrice elastomerica e il tessuto di rinforzo interno, e la selezione del compound corretto fa la differenza fra migliaia di ore di servizio o rottura precoce. In questo articolo analizziamo le differenze reali fra i compound NBR, HNBR, EPDM e CR, la costruzione raw edge cogged rispetto alla wrapped, gli standard normativi ISO e DIN che definiscono la resistenza all’olio, e i marchi di riferimento come Optibelt Super KB-Power, Gates AP-series e Continental oil-resistant.
Compound elastomerici a confronto: NBR, HNBR, EPDM, CR
Il cuore della cinghia trapezoidale o Poly-V è il compound elastomerico, cioè la mescola di gomma che avvolge il tessuto di rinforzo e le corde di trazione in poliestere o kevlar. Ogni tipologia di elastomero ha una resistenza chimica e termica specifica, definita da parametri come la variazione di massa dopo immersione in olio IRM 903 secondo ASTM D471, la durezza Shore A dopo invecchiamento e la temperatura di esercizio continuativa.
NBR (nitrile) – il compound standard oil-resistant
La gomma nitrile-butadiene, indicata con la sigla NBR, è l’elastomero di riferimento per la resistenza a oli minerali e idrocarburi alifatici. Il contenuto di acrilonitrile, tipicamente fra il 28 e il 45 per cento, determina il grado di resistenza: più acrilonitrile significa maggiore resistenza chimica ma minore flessibilità a basse temperature. Un compound NBR standard mantiene le proprie proprietà fra -30 gradi e +100 gradi Celsius, con punte tollerabili di +120 gradi per periodi limitati. La normativa DIN 7716 e la ISO 1817 definiscono i test di immersione per certificare la resistenza. L’NBR è la scelta base per cinghie destinate a compressori d’aria a pistoni, gruppi elettrogeni, macchine utensili con nebbia oleosa.
HNBR (nitrile idrogenato) – performance superiori
L’HNBR, ottenuto per idrogenazione del doppio legame del butadiene nell’NBR, offre una resistenza termica notevolmente superiore, fino a +150 gradi continuativi, e una migliore resistenza all’ozono, al calore secco e agli oli con additivi EP. Il costo del materiale è circa doppio rispetto all’NBR, ma trova impiego obbligato in applicazioni severe come i vani motore diesel moderni con temperature elevate, i cambi automatici delle mietitrebbie, gli assali motrici delle macchine da cantiere. Molte cinghie Poly-V destinate al ricambio originale automotive sono realizzate in HNBR proprio per gestire i cicli termici del sottocofano.
EPDM – resistenza al calore, non agli oli minerali
L’EPDM (etilene-propilene-diene) è un compound estremamente resistente al calore, all’ozono, agli acidi e agli agenti atmosferici, con range operativo fino a +150 gradi. Attenzione però: l’EPDM non è resistente agli oli minerali e ai derivati del petrolio, che lo rigonfiano irrimediabilmente. Il suo impiego è invece ottimale nel comparto automotive per cinghie servizi Poly-V esposte solo ad aria calda e acqua glicolata, e in applicazioni HVAC industriali. Un errore frequente è sostituire una cinghia agricola NBR con una automotive EPDM: il contatto con lubrificanti la degrada in poche settimane.
CR (cloroprene, neoprene) – il compromesso storico
La gomma cloroprenica CR, comunemente nota come neoprene, offre un buon compromesso fra resistenza agli oli minerali, agli agenti atmosferici e alla fiamma. Con range operativo fra -20 e +100 gradi, il CR è stato per decenni lo standard per cinghie industriali generiche in ambiente moderatamente contaminato. Oggi è progressivamente sostituito da compound NBR e HNBR con additivazioni specifiche, ma resta presente nelle costruzioni wrapped classiche di fascia media.
Raw edge cogged contro wrapped: quale costruzione per l’ambiente ostile
Oltre alla scelta del compound, la geometria costruttiva della cinghia determina la capacità di lavorare in presenza di sporcizia. Le due grandi famiglie sono la costruzione wrapped (avvolta con tessuto esterno) e la costruzione raw edge cogged (bordo aperto, scanalata sul lato inferiore).
Wrapped: la protezione del tessuto esterno
La cinghia wrapped, tipica delle sezioni classiche A, B, C, D secondo ISO 4184, presenta un rivestimento in tessuto cotone-poliestere che avvolge l’intero profilo. Questo tessuto esterno protegge il compound dai raggi UV, dal contatto diretto con le pulegge e da abrasioni superficiali. In ambienti moderatamente sporchi la wrapped resiste bene, ma il tessuto può assorbire olio se la contaminazione è pesante, causando rigonfiamento e perdita di aderenza sulle gole.
Raw edge cogged: flessibilità e smaltimento del calore
La costruzione raw edge cogged (indicata con la lettera X nelle sigle: AX, BX, CX, oppure con le sigle XPA, XPB, XPZ per le narrow) ha i fianchi laterali a diretto contatto con la puleggia, senza tessuto interposto, e presenta sul dorso interno una serie di scanalature trasversali. Questa geometria offre due vantaggi decisivi in ambiente sporco: maggiore flessibilità, che consente pulegge di diametro ridotto e velocità elevate; migliore dissipazione del calore, con temperature di esercizio del compound inferiori di 10-15 gradi rispetto a una wrapped equivalente. Le scanalature evitano inoltre l’accumulo di polvere e detriti sul dorso, riducendo il rischio di derapaggi. Per macchine agricole, cave, cantieri e industria pesante la raw edge cogged è oggi lo standard consigliato.
Normative ISO e DIN per la resistenza all’olio
La certificazione di una cinghia come oil-resistant non è arbitraria ma segue protocolli standardizzati. La ISO 1817 definisce le condizioni di immersione del provino elastomerico in fluidi di riferimento (IRM 901, 902, 903) per periodi definiti a temperatura controllata, misurando la variazione di volume e di durezza Shore A. La DIN 7716 completa il quadro con specifiche di stoccaggio e invecchiamento accelerato. Per il mercato automotive europeo, la ISO 9563 disciplina specificamente le cinghie di trasmissione dei veicoli industriali. Un compound classificato oil-resistant secondo queste norme presenta una variazione di volume inferiore al 15 per cento dopo 168 ore in olio IRM 903 a 100 gradi Celsius.
Quando serve davvero la cinghia oil-resistant
Non tutte le applicazioni giustificano il maggior costo di un compound oil-resistant. Un motore elettrico che aziona una ventola industriale in ambiente pulito lavora perfettamente con una wrapped standard in gomma naturale caricata. La cinghia oil-resistant diventa obbligatoria in questi scenari operativi:
- Vano motore di macchine agricole con perdite di olio idraulico o gasolio
- Compressori d’aria di grande cilindrata con nebbie oleose
- Trasmissioni di macchine utensili con lubrificazione a spruzzo
- Impianti di cava e cantiere con esposizione a grassi e fanghi
- Betoniere, atomizzatori, mietitrebbie con contatto diretto con lubrificanti
- Assali e riduttori con perdite dai paraoli
In presenza di gasolio nebulizzato, tipico dei sistemi common rail con perdite dai polverizzatori, solo un compound HNBR o NBR ad alto contenuto di acrilonitrile garantisce durata accettabile.
Marchi di riferimento per cinghie oil-resistant
Il mercato professionale delle cinghie resistenti a olio e contaminazione è dominato da alcuni marchi che investono in ricerca sui compound e sui processi di stampaggio.
Optibelt Super KB-Power
La linea Optibelt Super KB-Power rappresenta lo stato dell’arte per l’oil resistance in ambito industriale. Con compound NBR ad alto acrilonitrile e costruzione raw edge cogged, garantisce resistenza a oli minerali, grassi e cariche elettrostatiche. È classificata antistatica secondo ISO 1813 e resistente all’olio secondo RMA IP-20. Optibelt propone anche la linea Super X-Power (per potenze elevate, narrow), Super XE-Power Pro (versione premium con corde ad alto modulo), Blue Power (linea maintenance-free), VB (wrapped classica) e KB (raw edge cogged base). Sul catalogo CinghieShop la gamma Optibelt copre tutte le sezioni classiche e narrow.
Gates AP-series e Predator
Gates, marchio americano di riferimento globale, propone la linea AP-series (Agricultural Power) specificamente ingegnerizzata per macchine agricole e industriali con esposizione oleosa. La linea Predator rappresenta il top di gamma per applicazioni severe con corde in aramide e compound HNBR. La gamma Gates comprende inoltre Micro-V (Poly-V automotive), PowerGrip (cinghie dentate a passo metrico e imperiale) e Hi-Power (wrapped classica industriale).
Continental / ContiTech oil-resistant
Continental ContiTech presenta la linea Elite Power per applicazioni industriali di potenza, con compound EPDM per servizi motore e NBR per ambienti oleosi. La Conti V è la trapezoidale classica wrapped, mentre Powerspan copre il segmento power transmission industriale con costruzioni raw edge cogged in HNBR.
Dayco Powergrip
Dayco è particolarmente forte nel comparto automotive e agricolo con la linea Powergrip per le cinghie dentate di distribuzione, mentre per le trapezoidali propone gamme oil-resistant in NBR e HNBR con costruzione cogged.
Come riconoscere una cinghia degradata da olio
Un compound aggredito dagli oli minerali presenta segnali visivi inequivocabili: rigonfiamento dei fianchi con perdita del profilo trapezoidale corretto, ammorbidimento della gomma valutabile con la pressione dell’unghia, essudazioni oleose sulla superficie, presenza di crepe longitudinali sul dorso in caso di EPDM esposto a olio. La misura della durezza Shore A con durometro portatile è il test definitivo: una perdita superiore a 10 punti rispetto al valore nominale (tipicamente 75-85 Shore A) indica compound compromesso da sostituire immediatamente.
Consigli operativi per prolungare la vita della cinghia
Anche il miglior compound oil-resistant può soccombere se l’installazione non è corretta. Verificare la tensione con tensiometro sonico o meccanico secondo le indicazioni del costruttore, controllare l’allineamento delle pulegge con riga o laser, ispezionare periodicamente le gole per rimuovere depositi di gomma degradata, evitare l’uso di prodotti spray a base di grassi siliconici che a lungo termine attaccano NBR e HNBR. La pulizia delle pulegge con solvente specifico ogni 500 ore di esercizio è una pratica che raddoppia la vita utile della cinghia. Nei sistemi multitrapezoidali, sostituire sempre l’intero set anche se solo una cinghia mostra segni di usura, per garantire ripartizione uniforme del carico.
FAQ
Posso montare una cinghia EPDM automotive su un motore agricolo?
Non è consigliabile. L’EPDM è progettato per ambienti privi di oli minerali e in presenza di perdite tipiche dei motori agricoli si degrada rapidamente. Meglio orientarsi su NBR o HNBR con costruzione raw edge cogged, disponibili nel reparto cinghie trapezoidali di CinghieShop.
Come capisco se la mia applicazione richiede una cinghia antistatica?
La normativa ATEX richiede cinghie antistatiche secondo ISO 1813 in tutti gli ambienti con rischio di atmosfere esplosive: mulini, silos di cereali, impianti chimici, cave con polveri combustibili. La linea Optibelt Super KB-Power e le versioni Gates AP sono certificate antistatiche di serie.
Ogni quanto controllare la tensione di una cinghia in ambiente oleoso?
Nelle prime 50 ore di esercizio la tensione va riverificata perché il compound subisce l’assestamento iniziale. Successivamente un controllo ogni 200-250 ore è sufficiente in condizioni normali, da ridurre a 100 ore se l’ambiente è particolarmente aggressivo con polvere e olio combinati.
La cinghia raw edge cogged costa di più della wrapped?
Il differenziale di prezzo è tipicamente del 15-25 per cento a favore della wrapped, ma la maggiore vita utile della cogged in ambiente sporco ripaga la differenza in poche settimane di esercizio. Per macchine che lavorano oltre le 8 ore al giorno la raw edge cogged è sempre l’investimento corretto.
